50 kWh 100 kWh Smart Energy Storage System Batterieclusterschrank
Übersicht:
Die Smart ESS Unit – M50-100 ist ein umfassender PV-ESS-Batterieclusterschrank, der sorgfältig für unübertroffene Leistung und Langlebigkeit gefertigt wurde. Er verfügt über eine hochmoderne, langlebige Lithiumbatterie mit hochwertigen LiFePO4-Zellen der Klasse A+. Die Einheit integriert nahtlos ein hochentwickeltes Batteriemanagementsystem (BMS), einen vielseitigen Hybrid-Wechselrichter und ein fortschrittliches Energiemanagementsystem (EMS). Ergänzt durch ein Temperaturkontrollsystem, umfassenden Brandschutz und eine effiziente Lastverteilung bietet dieser kompakte Energieschrank eine Ausgangsleistung von bis zu 50 kW und eignet sich für vielfältige Anwendungen. Dank seiner hervorragenden Leistung bei der Leistungserweiterung und Notstromversorgung ist er die erste Wahl für netzgekoppelte und netzunabhängige Umgebungen wie Bergwerke, Inseln, Bauernhöfe und abgelegene Dörfer und gewährleistet eine zuverlässige und nachhaltige Energieversorgung auch unter schwierigen Bedingungen.

Sicherheit:
Elektrische mehrdimensionale Fusionswahrnehmung, mehrstufiger Sicherungsschutz;
Interne Integration von PV/ESS/PCS-Geräten, einheitlichere Bussteuerung und verbesserte Systemstabilität;
Frühwarnsystem für thermisches Durchgehen mit integrierten Funktionen zur Branderkennung, Brandbekämpfung, Erkennung brennbarer Gase, Rauchvermeidung und Explosionsentlastung. In Zusammenarbeit mit BMS und EMS ermöglicht es gezielte Brandbekämpfung auf PACK-Ebene;
Intelligentes Temperaturkontrollsystem mit einer Systemtemperaturdifferenz von ≤ 5 °C und einer um 12 % erhöhten Batterielebensdauer.

Einfach:
All-in-One-Design mit modularer Installation auf nur 1,21 m² Fläche.
Geeignet für verschiedene Industrieszenarien mit einfacher Netzanbindung.
Der Kurzschlussschutz gewährleistet eine sichere Wartung.
Plug-and-Play mit Flugzeugstecker und einfache Leistungserweiterung von 50 kW auf 300 kW.
Werkseitige Vorfertigung und integrierter Transport reduzieren die Gesamtkosten um 15 %.

Intelligent:
Cloud-Fernbetrieb und -Wartung für lokale und Fernüberwachung.
Intelligente Balancing-Strategie und KI-basierte System-Vorwarnung gewährleisten eine gleichbleibende Batterielebensdauer.
Unterstützt die Schwarzstartfunktion für eine zuverlässige netzunabhängige/Mikronetz-Stromversorgung.
Bietet verschiedene Betriebsmodi (VPP, netzgekoppelt, netzunabhängig) zur Ertragssteigerung.

Technische Parameter:
PV-Parameter
Max. Eingangsleistung: 50 kW
Startspannung: 200 V
Max. PV-Spannung: 1000 VDC
Nennspannung: 630 VDC
MPPT-Betriebsspannungsbereich: 200–850 VDC
MPPT-Anzahl: 4
Anzahl: 1 2 MPPT-Eingangskanäle
Max. Eingangsstrom 30 A
Max. Kurzschlussstrom 40 A
ESS-Parameter
Nennleistung 103,68 kWh
Nennkapazität 150 Ah
Nennspannung 691,2 VDC
Batteriespannungsbereich 604,8 – 777,6 VDC
Nennlade-/Entladestrom 75 A
Max. Lade-/Entladestrom 90 A
AC-Parameter
Nennausgangsleistung 50 kW
Max. Eingangsscheinleistung 50 kVA
Netzgekoppelte Max. Ausgangsscheinleistung 50 kVA
Inselbetriebene Max. Ausgangsscheinleistung 50 kVA
Max. Ausgangsstrom 75 A
Nennspannung (Eingang & Ausgang) 3L/N/PE; 400 V
Netzfrequenz 50 Hz / 60 Hz
THDU <3 % bei Nennleistung und linearer Last
Wechselrichter-Effizienzparameter
Max. Wirkungsgrad 98,40 %
EU-Wirkungsgrad 97,50 %
Umgebungsparameter
Betriebstemperatur -20 °C bis 50 °C (45 °C Leistungsreduzierung)
Lagertemperatur -20 °C bis 45 °C
Luftfeuchtigkeit 5 bis 95 %, nicht kondensierend
Aufstellhöhe 2000 m (2000 m Leistungsreduzierung)
Kühlmodus: Intelligente Klimaanlage, intelligenter Lüfter
Weitere Parameter
Lebensdauer der LiFePO4-Zelle (0,5 °C/0,5 °C, RT 25 °C) 6000 Zyklen bei 80 % Entladetiefe
Maximal 6 Einheiten parallel geschaltet (bis zu 300 kW)

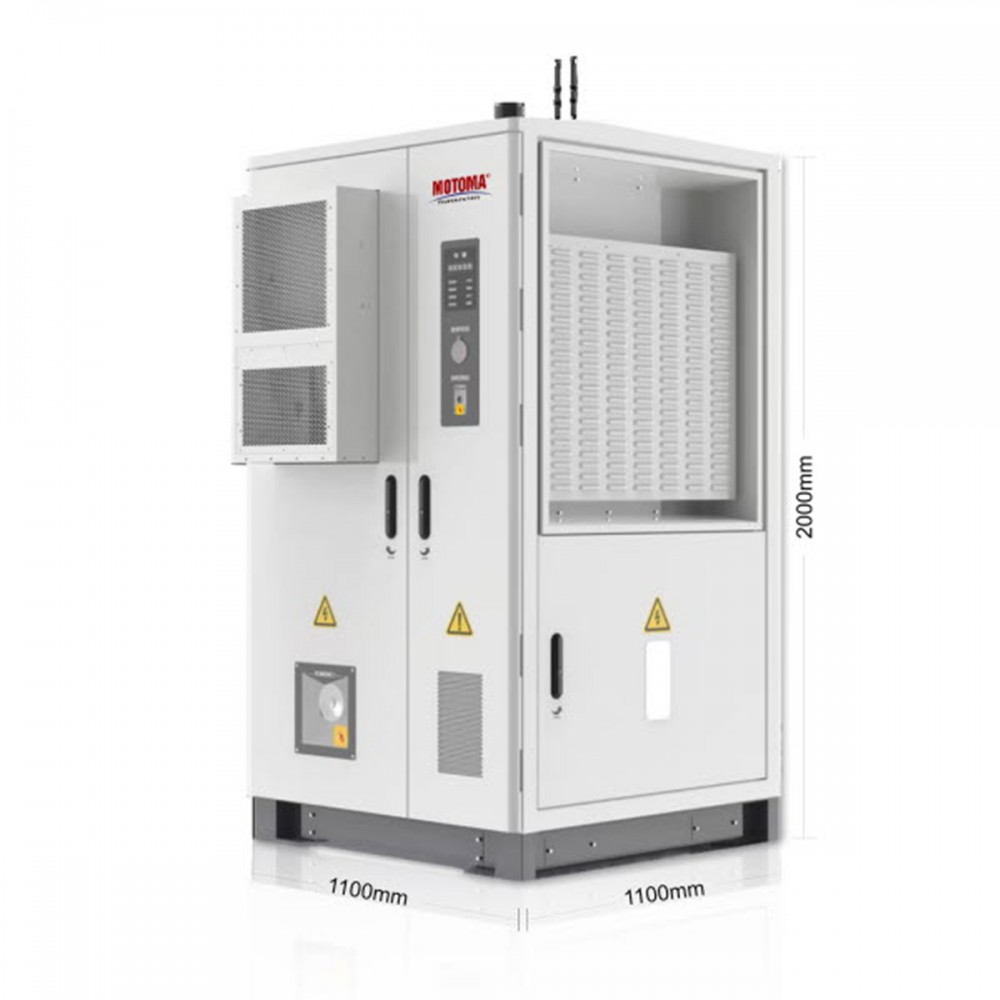

Abmessungen (B x H x T) 1100 x 1100 x 2000 mm
Gewicht 1300 kg
Schutzart IP54
Kommunikationsmodus: RS485, Ethernet, 4G

Anwendung:
Gewerbeflächen
Industriepark
Bergwerk
Landwirtschaft
Tankstelle
Insel
Rechenzentrum
