Beschermt elke individuele cel van een victron lithium -ijzerfosfaat (LifePo4 of LFP) batterij
Elke individuele cel van een LifePo4 -batterij moet worden beschermd tegen overspanning, onder spanning en over temperatuur.
Victron LifePo4 -batterijen hebben een geïntegreerde balans-, temperatuur- en spanningsregeling (acroniem: BTV) en verbinding maken met de VE.BUS BMS met twee m8 cirkelvormige connector koordsets.
De BTV's van verschillende batterijen kunnen Daisy Cained zijn. Maximaal vijf batterijen kunnen worden parallel en tot vier batterijen kunnen series worden verbonden (BTV's zijn gewoon maisy-chained) zodat een 48V-batterijbank tot 1500Ah kan worden geassembleerd.

De BMS zal:
- Sluit de belastingen af ​​of los in het geval van dreigende cel onder spanning,
- Verminder de ladingsstroom in het geval van dreigende celoverspanning of over temperatuur (alleen VE.BUS -producten, zie hieronder)
- Sluit batterijladers af of verbindt u batterijladers in het geval van dreigende celoverspanning of over temperatuur.

Beschermt 12V-, 24V- en 48V -systemen
Het bedrijfsspanningsbereik van het BMS: 9 tot 70V DC.

Communiceert met alle VE.BUS -producten
De VE.BUS BMS maakt verbinding met een multiplus-, quattro- of Phoenix -omvormer met een standaard RJ45 UTP -kabel.
Andere producten, zonder VE.BUS, kunnen worden bestuurd zoals hieronder getoond:

Laad loskoppeling
De uitgang van de lading loskoppeling is normaal gesproken hoog en wordt vrij zwevend in het geval van dreigende cel onder spanning (standaard 3,1V/cel, instelbaar op de batterij tussen 2.85V en 3.15V per cel).

Maximale stroom: 2a.
De load -loskoppelingsuitgang kan worden gebruikt om te regelen
- De externe aan/uit van een lading, en/of
- De externe aan/uit van een elektronische laadschakelaar (batterijbescherming)

Vóór alarm
De pre-alarmuitgang is normaal gesproken vrij zweven en wordt hoog in het geval van dreigende cel onder spanning (standaard 3,1V/cel, instelbaar op de batterij tussen 2.85V en 3.15V per cel).
Maximale stroom: 1A (niet beschermd kortsluiting).
De minimale vertraging tussen pre-alarm en load ontkoppeling is 30 seconden.

Laad loskoppelen
De lading loskoppelingsuitgang is normaal gesproken hoog en wordt vrij zwevend in het geval van dreigende cel over spanning of voorbij
temperatuur. Maximale stroom: 10MA.
De lading loskoppelingsuitgang kan worden gebruikt om te regelen
- De externe aan/uit van een oplader en/of
-Een Cyrix-Li-Charge-relais en/of
-Een Cyrix-LI-CT-batterijcombinatie

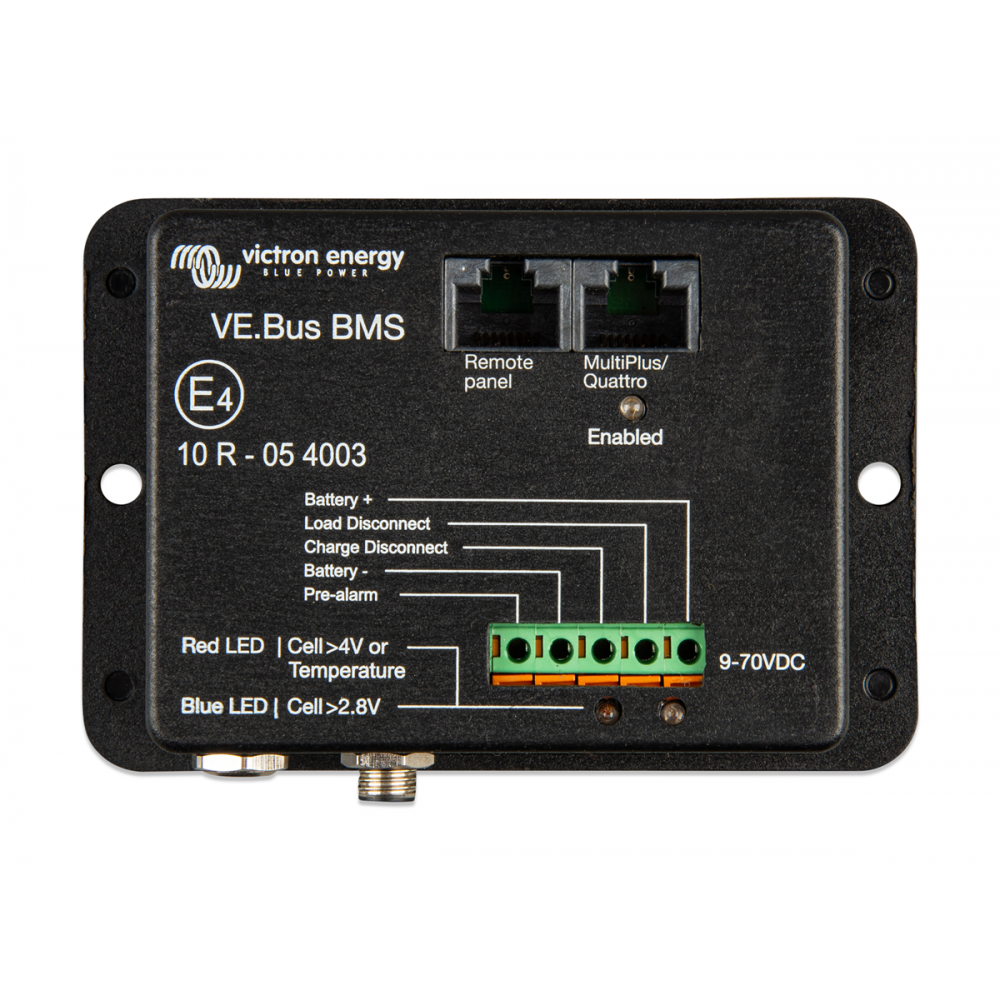

LED -indicatoren
- Ingeschakeld (blauw): VE.BUS -producten zijn ingeschakeld.
- Cel> 4V of temperatuur (rood): laad de uitgang van de laad los
temperatuur.
- Cell> 2,8V (blauw): Laad de uitgang Hoog verbroken.
