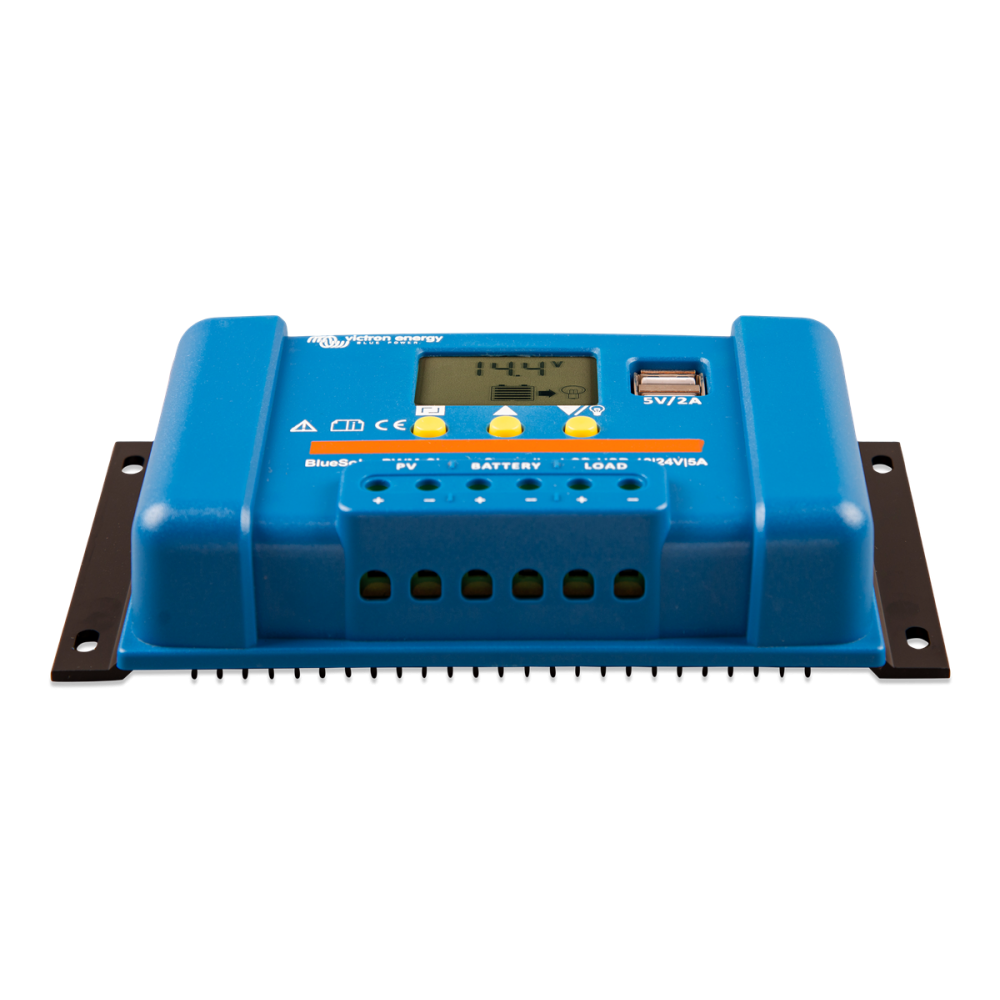

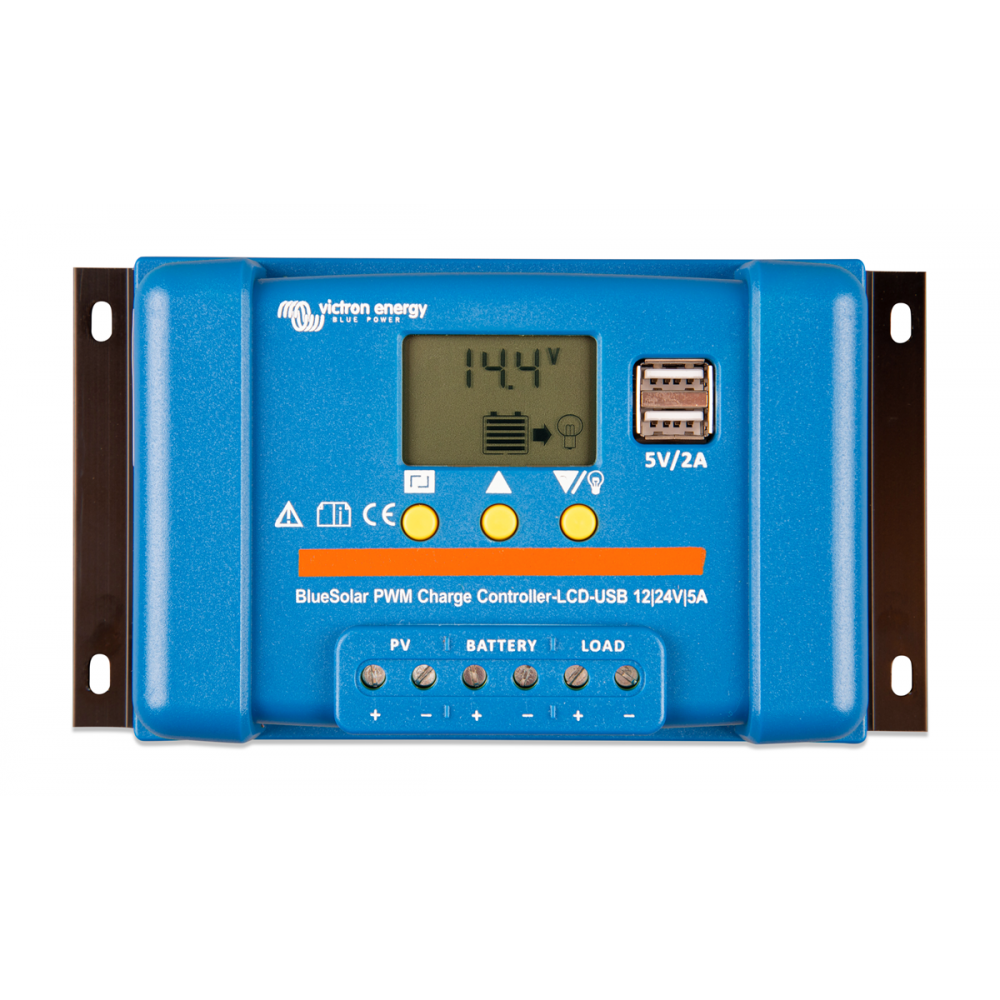

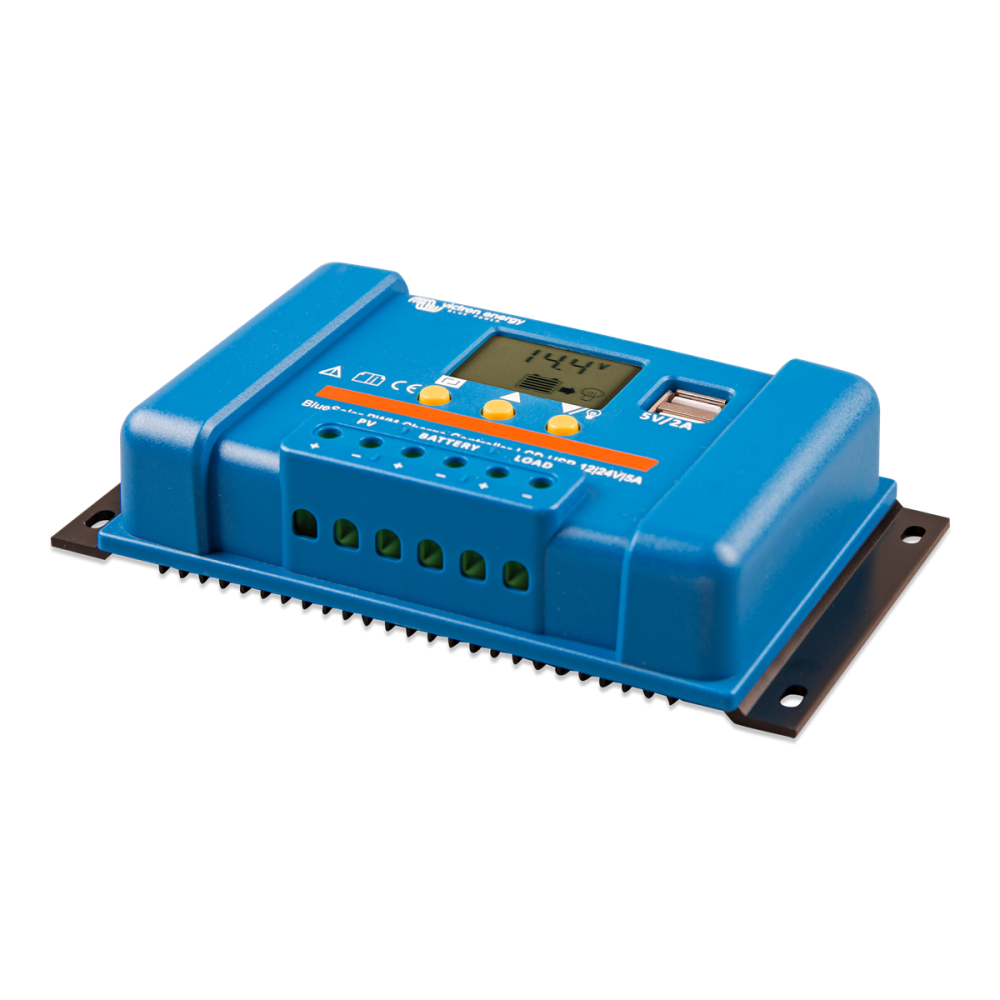

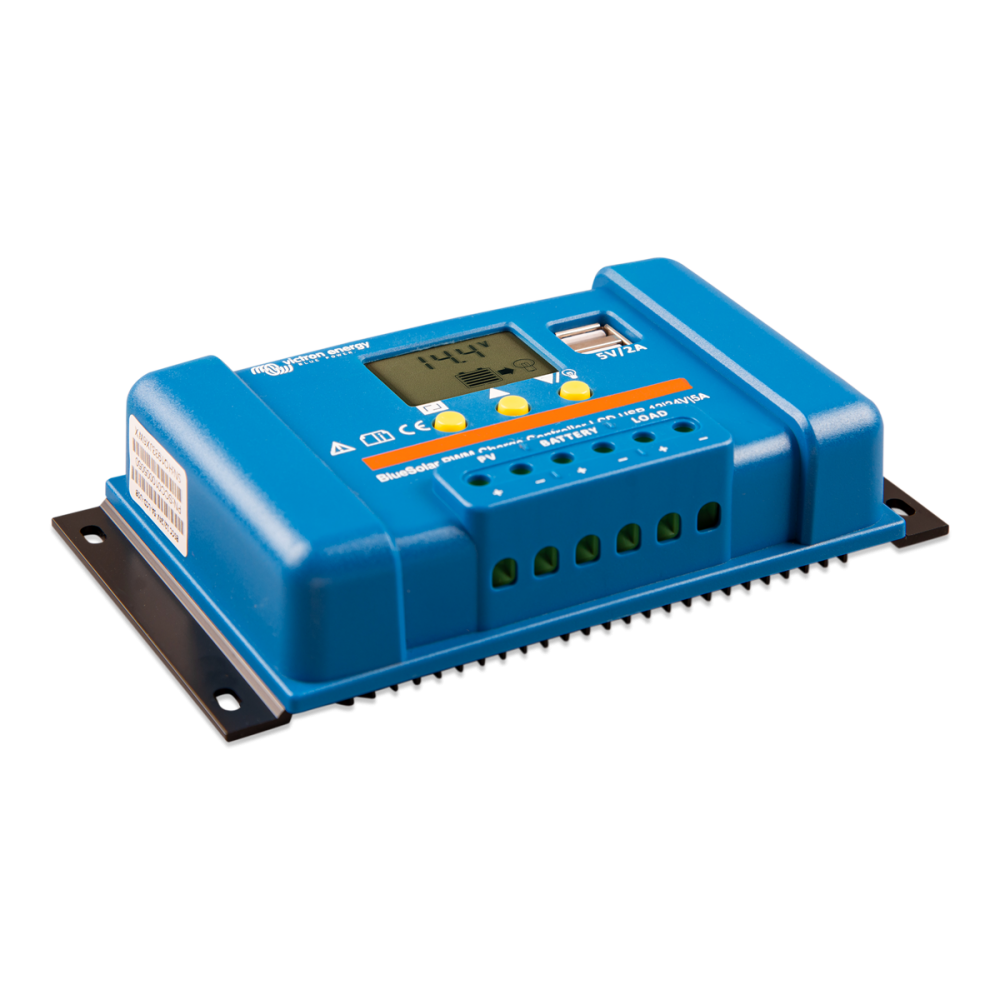

Das Victron BlueSolar PWM-LCD&USB 12/24V-5A verfügt über einen integrierten LCD-Bildschirm zur Statusüberwachung und Einstellungen. Das Solarladegerät ist mit einer automatischen Lasttrennung ausgestattet. Die BlueSolar-PWM-Serie nutzt die Ladespannungssteuerung mittels Pulsweitenmodulation (PWM) in Kombination mit einem mehrstufigen Ladesteuerungsalgorithmus.

Merkmale:
> Dreiphasiges Batterieladen [Bulk – Absorption – Float]
> Batterietyp: Bleisäure und LiFePO4 (nur für Lithiumbatterien mit internem BMS)
> Gegen Überstrom geschützt.
> Geschützt gegen Kurzschluss.
> Geschützt gegen verpolten Anschluss von Solarmodulen und/oder Batterie.
> Unterspannungsabschaltung
Der Victron BlueSolar PWM 12/24V-5A LCD- und USB-Laderegler funktioniert gut in kleinen Systemen, wenn die Solarzellentemperatur mäßig bis hoch ist (zwischen 45 °C und 75 °C). Dieses Solarladegerät-Modell hat einen Nennladestrom von 5A. Die maximale Solarspannung beträgt 28 V für ein 12-V-System und 55 V für ein 24-V-System.
Die Eingangsspannung eines PWM-Controllers entspricht grundsätzlich der am Ausgang angeschlossenen Batteriespannung. Daher wird das Solarpanel in den meisten Fällen am Punkt maximaler Leistung nicht genutzt. Der PWM-Controller ist im Wesentlichen ein Schalter, der das Solarpanel mit der Batterie verbindet. Bei geschlossenem Schalter haben Panel und Batterie nahezu die gleiche Spannung. Mit zunehmendem Batteriezustand steigt die Spannung langsam an. Wenn die Absorptionsspannung erreicht ist, beginnt der PWM-Controller, das Panel zu trennen und wieder anzuschließen, um eine Überladung zu verhindern (daher der Name: Pulsweitenmodulierter Controller). Pulsweitenmodulation (PWM) ist die effizienteste Methode, eine Batterie mit konstanter Spannung zu laden. Victron PWM-Controller verfügen über ein automatisches 12/24-V-Spannungserkennungssystem.

Spezifikationen:
> 12/24V Batteriespannung mit automatischem Spannungserkennungssystem
> Nennladestrom: 5A
> Maximale Solarspannung: 28V / 55V
- Verwenden Sie 36-Zellen-Solarmodule für 12 V
- Verwenden Sie Solarmodule mit 72 Zellen für 24V oder 2x 36 Zellen in Reihe
- Verwenden Sie 2 x 72-Zellen-Solarmodule für 48 V oder 4 x 36 Zellen in Reihe
> Eigenverbrauch: < 10mA
> Betriebstemperaturbereich: -35 bis +60 °C (vollständig geladen)
> Luftfeuchtigkeit (nicht kondensierend): Max. 95 %

LCD-Bildschirm
Um Status und Einstellungen zu überprüfen

Wegzugssteuer
Eine Tiefentladung der Batterie kann verhindert werden, indem alle Lasten an die Ausgangslast angeschlossen werden. Die Ausgangslast trennt die Last, wenn die Batterie die voreingestellte Entladespannung erreicht. Einige Lasten (insbesondere Wechselrichter) werden am besten direkt an die Batterie und die Fernbedienung des Wechselrichters an die Ausgangslast angeschlossen. Möglicherweise ist ein spezielles Schnittstellenkabel erforderlich. Weitere Informationen finden Sie im Handbuch. Die Ein- und Ausschaltspannungen sind einstellbar.

Ausgangslast-Tag-/Nacht-Timing
Mit dieser Option können Sie die Einschaltzeit nach Sonnenuntergang einstellen.

Algorithmus für eine programmierbare Batterieladung
Vorprogrammierter Algorithmus für AGM-, GEL-, Flooded- oder LiFePO4-Batterien (nur für Lithiumbatterien mit internem BMS).

Zwei 5-Volt-USB-Ausgänge
Maximaler Strom (beide Ausgänge zusammen): 2A
