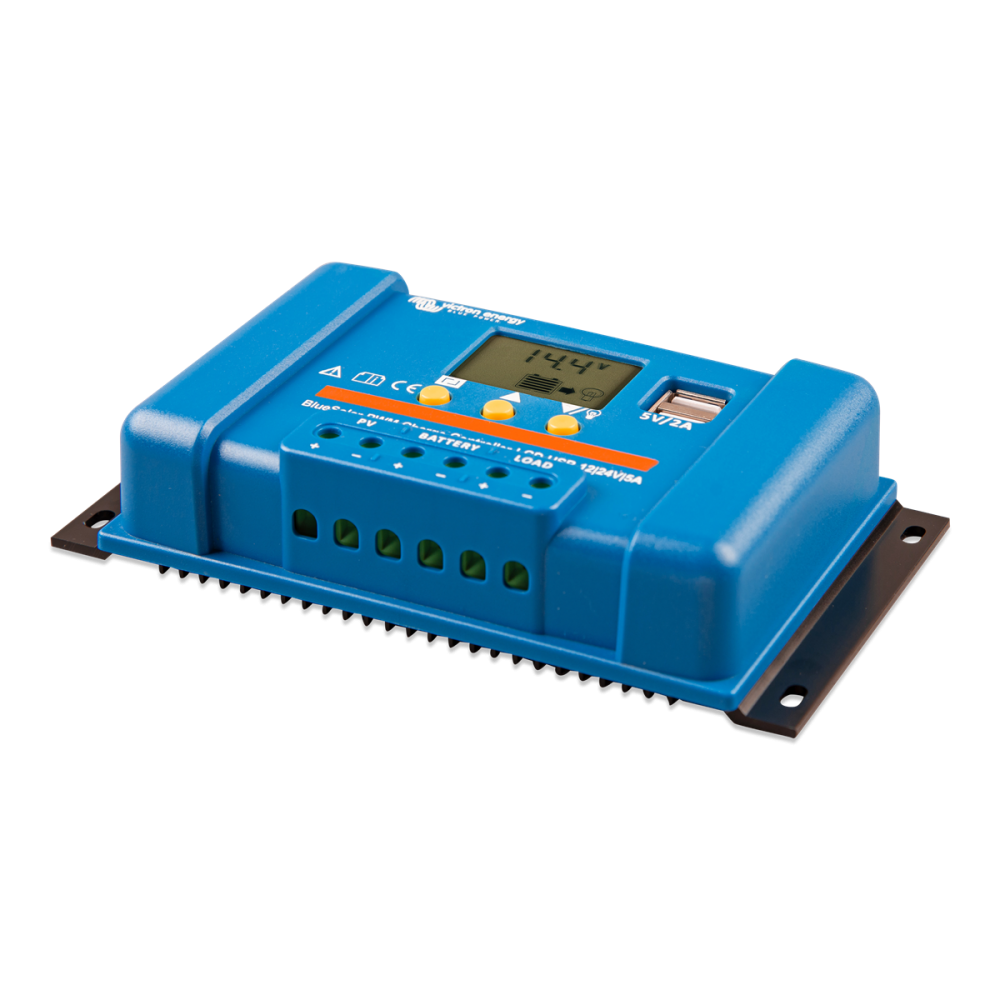

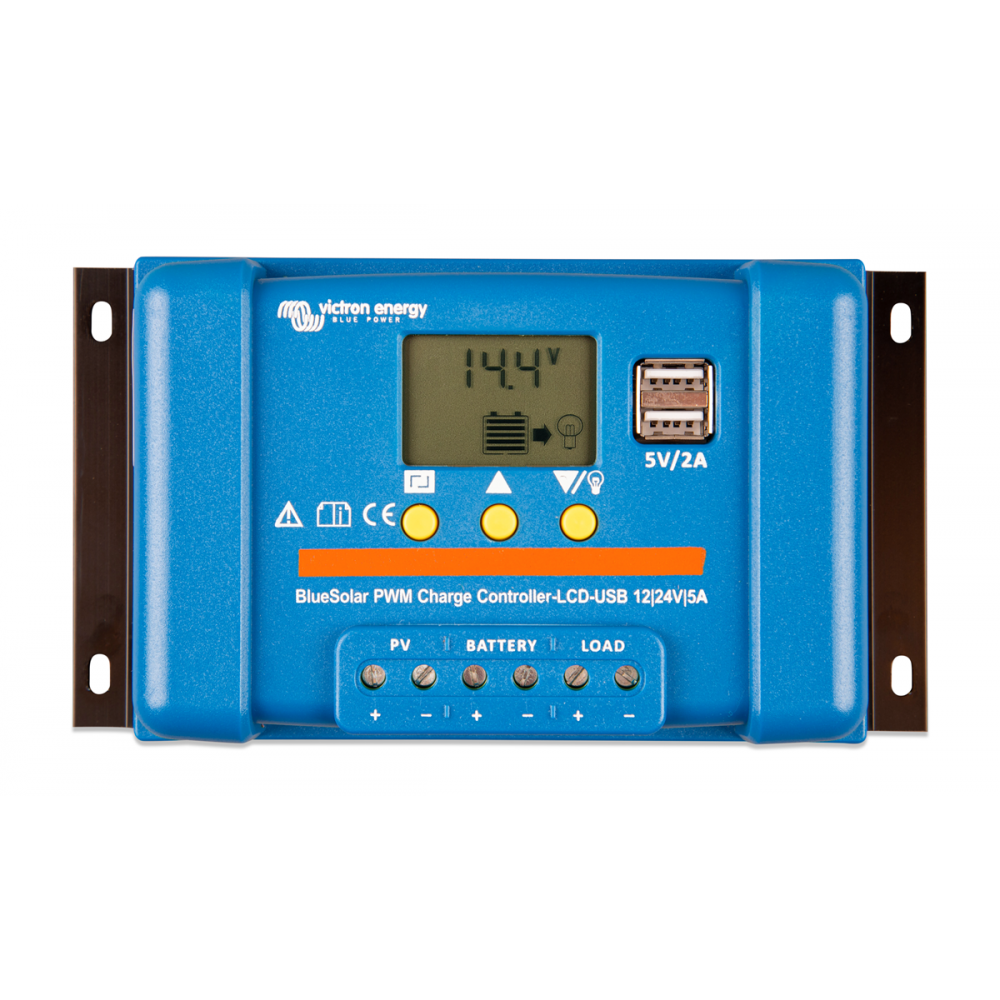

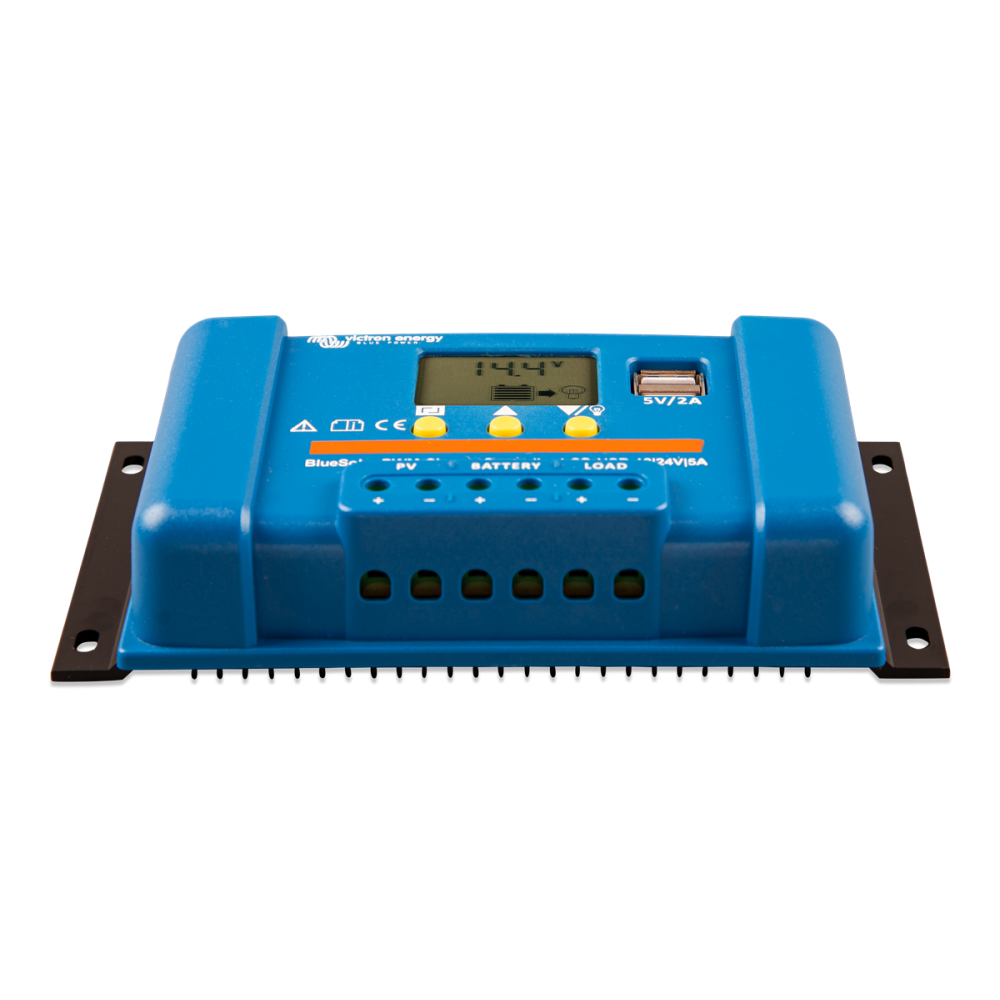

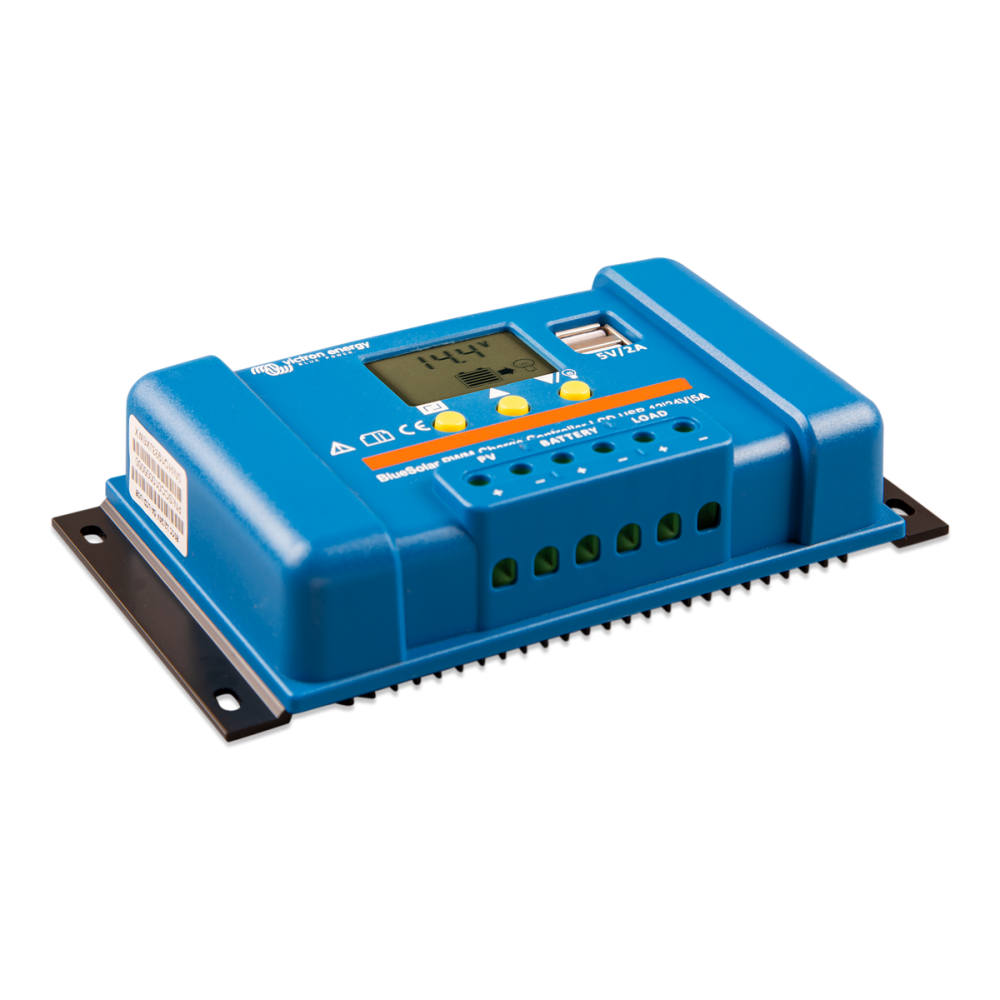

Il Victron BlueSolar PWM-LCD&USB 12/24V-5A è dotato di uno schermo LCD integrato per il monitoraggio dello stato e le impostazioni. Il caricabatterie solare è dotato di un disinserimento automatico del carico. La serie BlueSolar PWM utilizza il controllo della tensione di carica con modulazione di larghezza di impulso (PWM) combinato con un algoritmo di controllo della carica multistadio.

Caratteristiche:
> Carica batteria trifase [bulk - assorbimento - float]
> Tipo di batteria: piombo-acido e LiFePO4 (solo per batterie al litio con BMS interno)
> Protetto contro le sovracorrenti.
> Protetto contro il cortocircuito.
> Protetto contro il collegamento con polarità inversa dei pannelli solari e/o della batteria.
> Disconnessione per bassa tensione
Il regolatore di carica LCD e USB Victron BlueSolar PWM 12/24V-5A funziona bene in piccoli sistemi quando la temperatura della cella solare è da moderata ad alta (tra 45°C e 75°C). Questo modello di caricabatterie solare ha una corrente di carica nominale di 5 A. La tensione solare massima è 28 V per un sistema a 12 V e 55 V per un sistema a 24 V.
La tensione di ingresso di un controller PWM è sostanzialmente uguale alla tensione della batteria collegata all'uscita. Pertanto, nella maggior parte dei casi il pannello solare non viene utilizzato nel punto di massima potenza. Il controller PWM è essenzialmente un interruttore che collega il pannello solare alla batteria. Quando l'interruttore è chiuso, il pannello e la batteria hanno quasi la stessa tensione. La tensione aumenterà lentamente con l'aumentare delle condizioni della batteria. Quando viene raggiunta la tensione di assorbimento, il controller PWM inizia a disconnettere e ricollegare il pannello per evitare il sovraccarico (da cui il nome: Controller modulato a larghezza di impulso). La modulazione di larghezza di impulso (PWM) è il mezzo più efficiente per caricare una batteria con una tensione costante. I controller Victron PWM sono dotati di un sistema di rilevamento automatico della tensione 12/24V.

Specifiche:
> Voltaggio batteria 12/24V con sistema di rilevamento automatico della tensione
> Corrente di carica nominale: 5A
> Voltaggio solare massimo: 28 V / 55 V
- Utilizzare pannelli solari a 36 celle per 12V
- Utilizzare pannelli solari con 72 celle per 24 V o 2x 36 celle in serie
- Utilizzare 2 pannelli solari da 72 celle per 48 V o 4x 36 celle in serie
> Autoconsumo: < 10mA
> Intervallo di temperatura operativa: da -35 a +60°C (carica completa)
> Umidità (senza condensa): Max 95%

Schermo LCD
Per verificare lo stato e le impostazioni

Uscita fiscale
È possibile prevenire lo scaricamento completo della batteria collegando tutti i carichi al carico di uscita. Il carico in uscita scollegherà il carico quando la batteria raggiunge la tensione di scarica preimpostata. Alcuni carichi (soprattutto gli inverter) è meglio collegarli direttamente alla batteria e il telecomando dell'inverter al carico di uscita. Potrebbe essere necessario un cavo di interfaccia speciale, fare riferimento al manuale. Le tensioni di connessione e disconnessione sono regolabili.

Temporizzazione giorno/notte del carico in uscita
Questa opzione consente di impostare l'orario di accensione dopo il tramonto.

Algoritmo per la carica programmabile della batteria
Algoritmo pre-programmato per batterie AGM, GEL, Flooded o LiFePO4 (solo per batterie al litio con BMS interno).

Due uscite USB da 5 volt
Corrente massima (entrambe le uscite combinate): 2A
