* alle rote Farbe Spannung X2, während 24V-System verwenden.

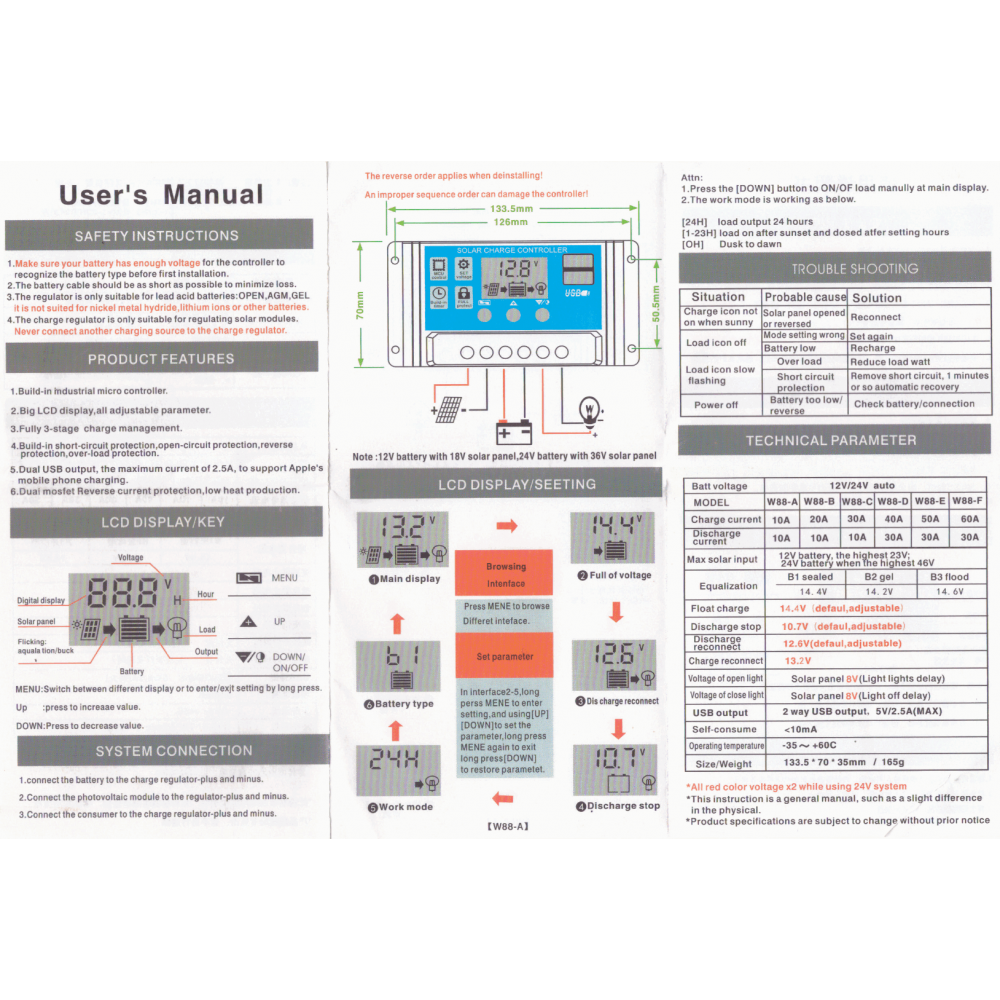

Sicherheitshandbuch
Bei der Gestaltung der Produkte wurde auf die Sicherheit von Personen und Eigentum geachtet.
Die falsche Verbindung kann jedoch einen Systemausfall oder sogar einen Sicherheitsunfall verursachen. Zu Ihrer Sicherheit und Ihren Vorteilen müssen die folgenden Regeln während des Betriebs eingehalten werden.
 Die Installation dieses Produkts soll die Anleitung der Fachleute in diesem Bereich sein.
Verhindern Sie diesen Controller vor Wasser, Feuchtigkeit und Insekten, um einen Kurzschluss zu vermeiden.
Halten Sie Kinder und unfähige Personen von der Steuerung fern
Halten Sie den Controller von elektrischen Heizgeräten, Heizgeräten und anderen elektrischen Hochtemperaturgeräten fern
Haushaltsgeräte; Vermeiden Sie, dass der Controller direkt an der Isolierung leidet.
Bitte überprüfen Sie die Nennspannung von Solarpanel, Batterie und Lasten vor dem Anschluss. 12V Nennspannung ist 12V, 24V Nennspannung ist 24V.
Stellen Sie sicher, dass die Verbindungen zwischen den positiven und negativen Polen der Solarmodule, Batterie und Lasten korrekt sind.
Der Durchmesser des Anschlusskabels muss den Anforderungen des Stromes angepasst sein. Verwenden Sie kein dünneres Kabel, den dünneren Durchmesser. Je größer der Widerstand, desto höher die Temperatur und die Ausgangsleistung
abnehmend.
Der Gesamtnennstrom von Solarpanel und Lasten muss kleiner als der Nennstrom des Reglers sein.
Systemkomponenten müssen korrekt und fest verbunden sein. Verhindern Sie Oxidation und Schimmelbildung der Anschlüsse, um Verbindungsstörungen zu vermeiden.

Warnung:
Bevor Sie das Solarpanel anschließen, schließen Sie den Controller an die Batterie an. Verwenden Sie keine Solarpanel-Stromversorgung
zu den Lasten direkt.
Anmerkungen:
Verwenden Sie kein Lampenlicht zum Aufladen des Solarmoduls (Lampenlicht ist zu schwach zum Aufladen)
Die Gleichstromquelle zum Ersetzen des Solarpanels wird dem Controller Probleme bereiten.
Wählen Sie den geeigneten Draht, dessen Durchmesser nicht zu klein sein sollte, siehe Parameter.

Licht und Knopf anzeigen.
Wenn die rote LED (CHARGE) leuchtet, ist die Batterie stark aufgeladen. Wenn die rote LED flackert, ist die Batterie MPPT in konstanter Spannung geladen; wenn die rote LED häufig nicht leuchtet
Wenn die grüne LED (LOAD) leuchtet, funktionieren die Lasten. Wenn die grüne LED (LOAD) aus ist, hören die Verbraucher auf zu arbeiten.
Drei Farben wechselnde LED (BATTERIE), Wenn Licht rot ist, zeigt es niedrige Spannung an, grün zeigt an, dass Batterie voll geladen ist, Orange zeigt normalen Status an.

PROBLEMLÖSUNG
Störung: Grüne LED aus, Batterieanzeige-LED ist rot.
Grund: Unterspannung der Batterie
Lösung:
A: Trennen Sie die Stromversorgung, trennen Sie die Last; Schließen Sie die Last wieder an, nachdem die Ladung normal geworden ist.
B: Batterieladungsproblem: Erhöhen Sie die Leistung des Solarpanels oder wechseln Sie die Batterie.
Symptom: Die Batterieanzeige-LED ist orange und die Ladeanzeige-LED ist grün, die Lasten können nicht funktionieren.
Grund: Überlastung oder Kurzschluss führt zum Abschalten der internen Sicherung des Reglers
Lösung: 10-20 Minuten nachdem die Fehlfunktion beseitigt wurde, wird die Sicherung automatisch wieder funktionieren.
