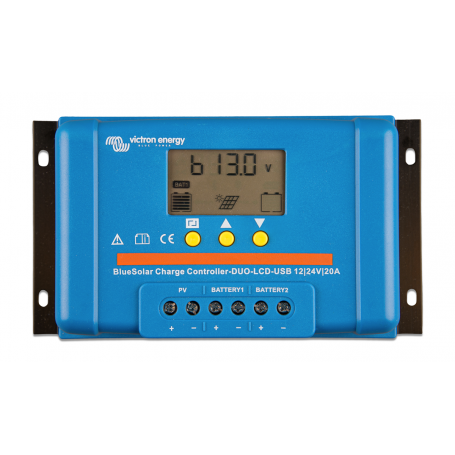

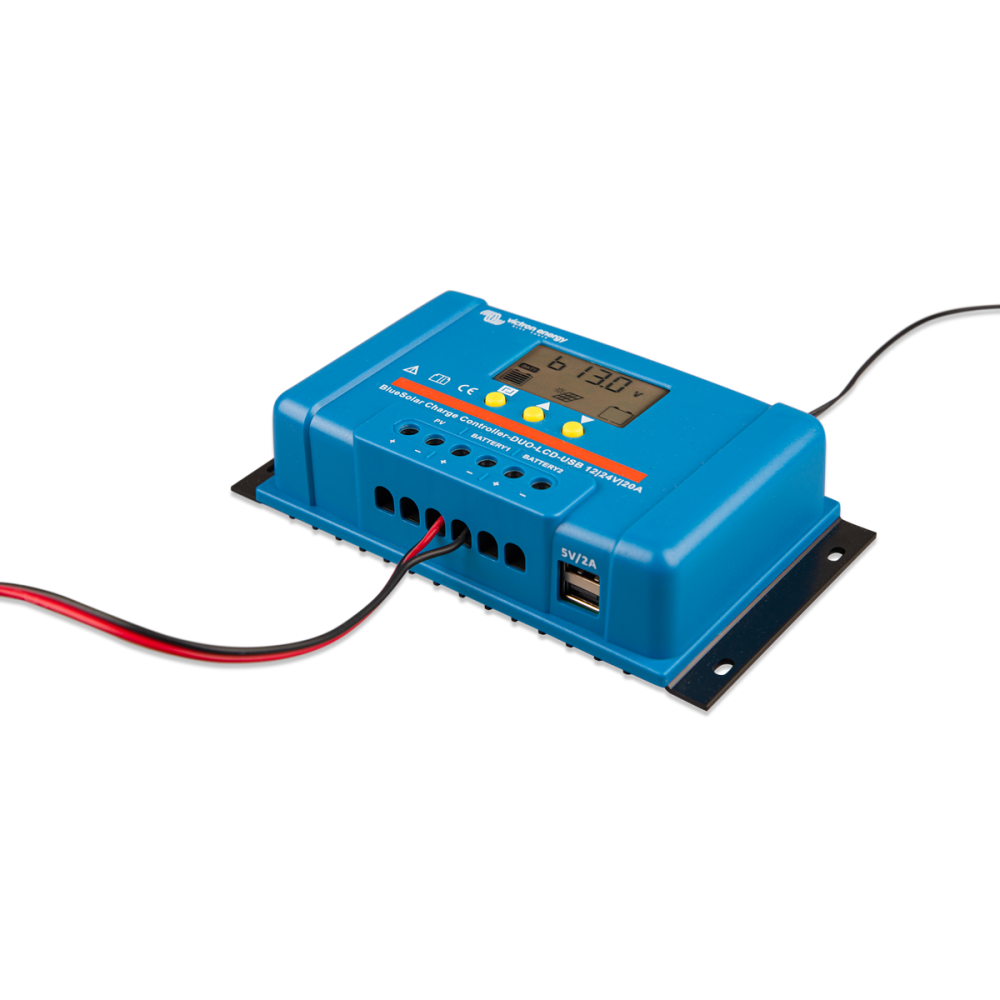

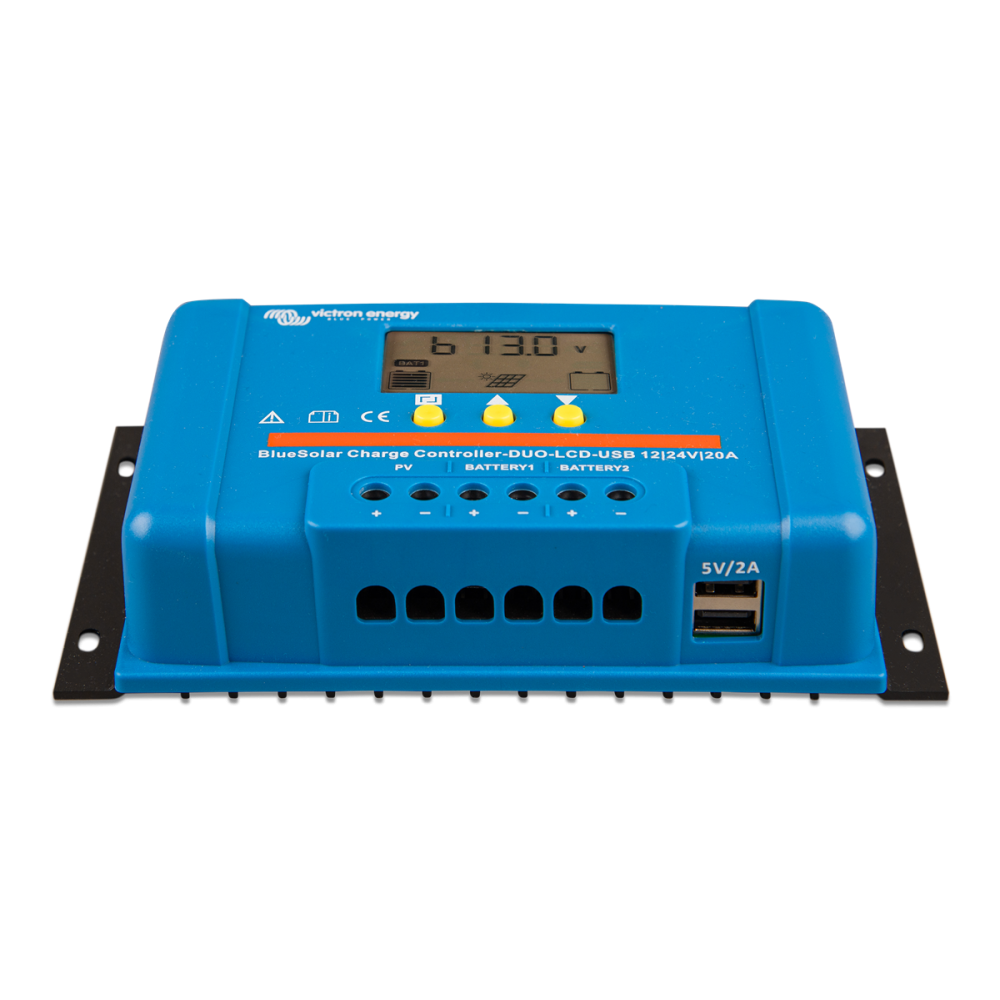

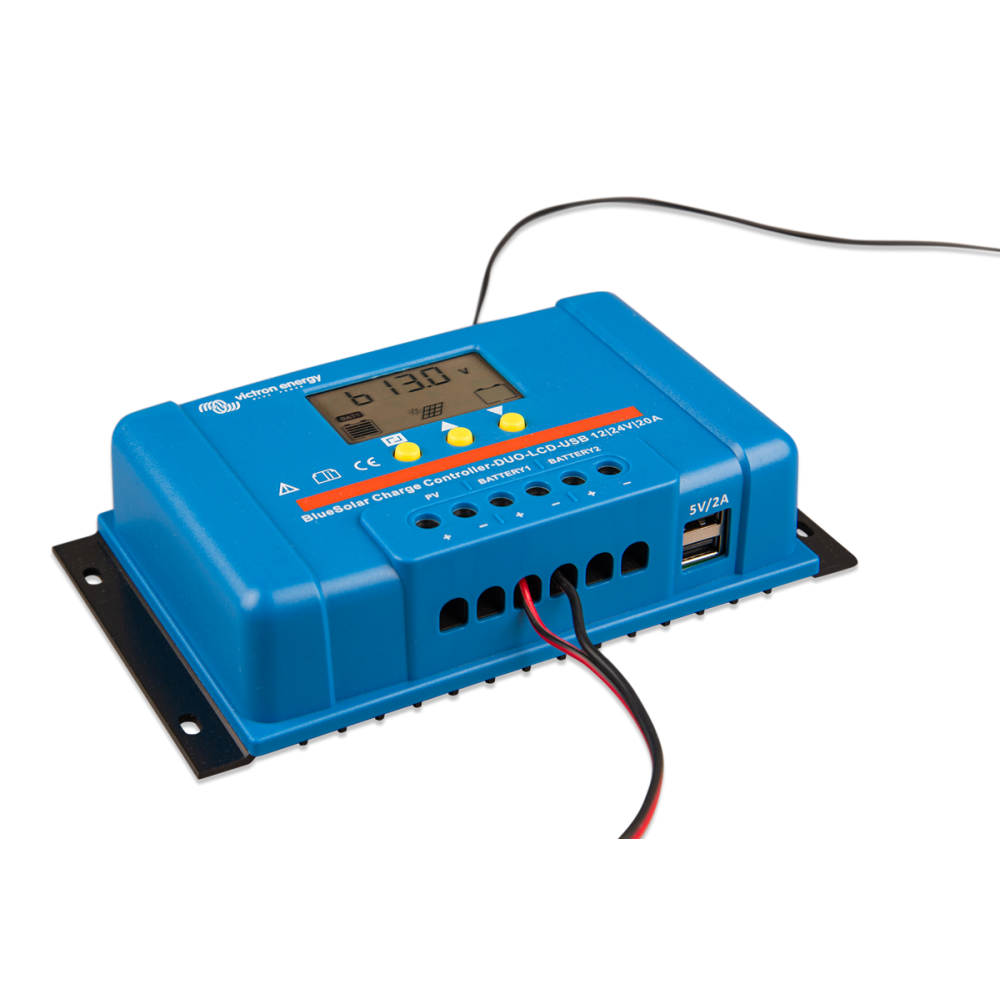

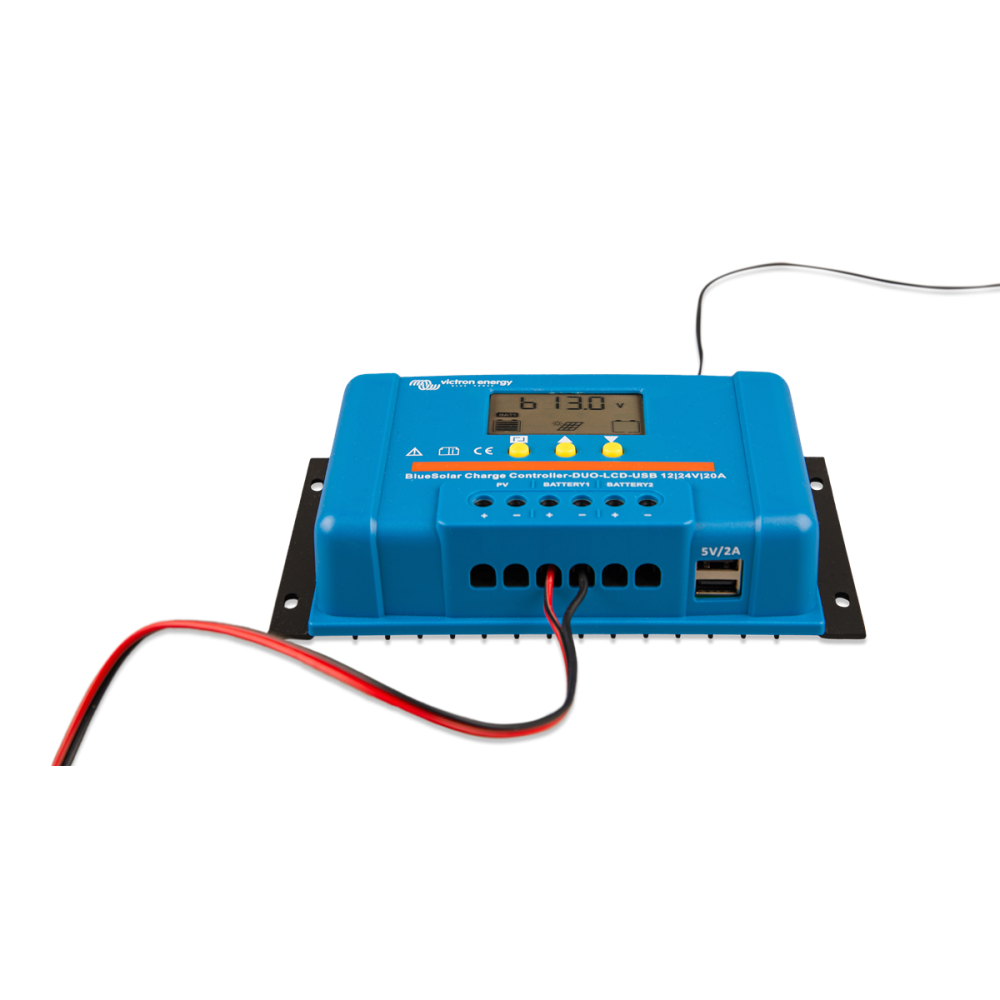

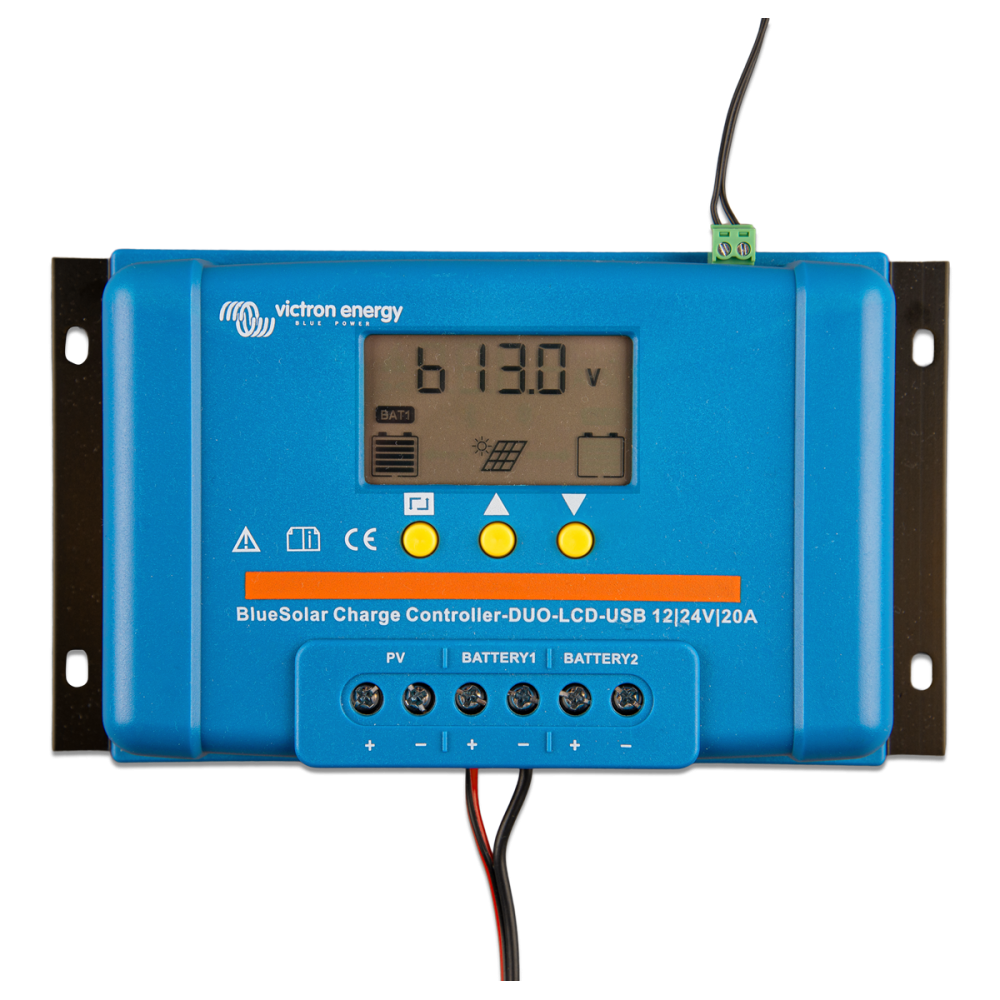

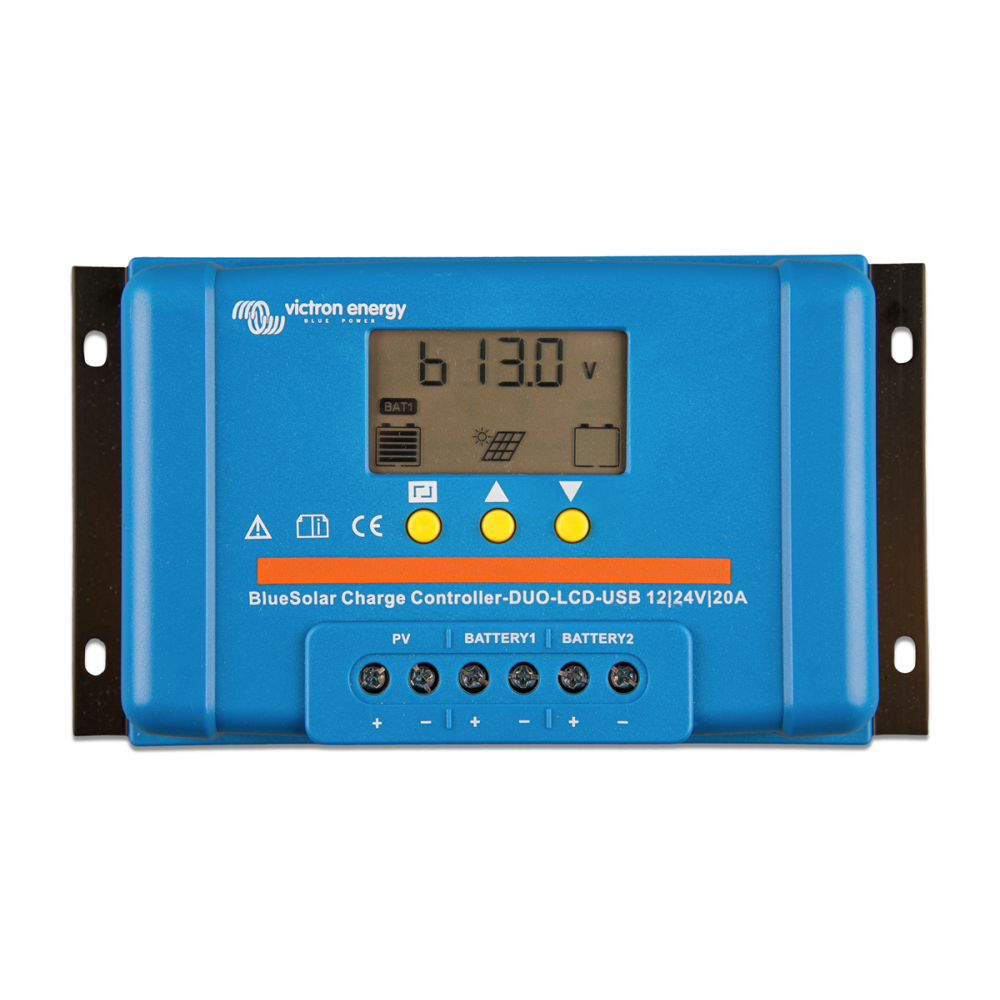

Il Victron BlueSolar PWM DUO-LCD&USB 12/24V-20A ha un display LCD integrato per il monitoraggio dello stato e le impostazioni. Il caricabatterie solare è dotato di una disconnessione automatica del carico. La serie BlueSolar PWM utilizza il controllo della tensione di carica a modulazione di larghezza di impulso (PWM) combinato con un algoritmo di controllo della carica multistadio.

Caratteristiche:
> Carica della batteria a tre stadi [bulk - assorbimento - float]
> Tipo di batteria: piombo acido e LiFePO4 (solo per batterie al litio con BMS interno)
> Protezione da sovracorrente.
> Protezione da cortocircuito.
> Protezione da inversione di polarità dei pannelli solari e/o della batteria.
> Disconnessione a bassa tensione
Il caricabatterie solare Victron BlueSolar PWM DUO-LCD&USB 12/24V-20A funziona bene in piccoli sistemi quando la temperatura delle celle solari è da moderata ad alta (tra 45 °C e 75 °C). Questo modello di caricabatterie solare ha una corrente di carica nominale di 20 A. La tensione solare massima è di 28 V per un sistema a 12 V e di 55 V per un sistema a 24 V.
La tensione di ingresso di un controller PWM è in linea di principio uguale alla tensione della batteria collegata all'uscita. Il pannello solare non viene quindi utilizzato al punto di corrente massima nella maggior parte dei casi. Il controller PWM è in effetti un interruttore che collega il pannello solare alla batteria. Quando l'interruttore è chiuso, il pannello e la batteria sono quasi alla stessa tensione. La tensione aumenterà lentamente con l'aumento dello stato della batteria. Quando viene raggiunta la tensione di assorbimento, il controller PWM inizia a scollegare e ricollegare il pannello per evitare il sovraccarico (da qui il nome: controller Pulse Width Modulated). La modulazione di larghezza di impulso (PWM) è il mezzo più efficace per caricare una batteria con tensione costante. I controller Victron PWM hanno un sistema di rilevamento automatico della tensione 12/24 V.

Specifiche:
> Tensione della batteria 12/24 V con sistema di rilevamento automatico della tensione
> Corrente di carica nominale: 20 A
> Tensione solare massima: 28 V / 55 V
- Utilizzare pannelli solari a 36 celle per 12 V
- Utilizzare pannelli solari a 72 celle per 24 V o 2x 36 celle in serie
- Utilizzare 2x 72 celle per 48 V o 4x 36 celle in serie
> Autoconsumo: < 10 mA
> Intervallo di temperatura di funzionamento: da -35 a +60 °C (carico completo)
> Umidità (senza condensa): max 95%

Display LCD
Per il controllo dello stato e le impostazioni

Carico di uscita
La scarica profonda della batteria può essere evitata collegando tutti i carichi al carico di uscita. Il carico di uscita scollegherà il carico quando la batteria ha raggiunto la tensione di scarica preimpostata. Alcuni carichi (in particolare gli inverter) sono meglio collegati direttamente alla batteria e il controllo remoto dell'inverter al carico di uscita. Potrebbe essere necessario un cavo di interfaccia speciale, fare riferimento al manuale. Le tensioni di connessione e disconnessione sono regolabili.

Temporizzazione giorno/notte del carico di uscita
Questa opzione consente di impostare l'orario di accensione dopo il tramonto.

Algoritmo di carica della batteria programmabile
Algoritmo pre-programmato per batterie AGM, GEL, Flooded o LiFePO4 (solo per batterie al litio con BMS interno).

Due uscite USB da 5 volt
Corrente massima (entrambe le uscite combinate): 2 A
