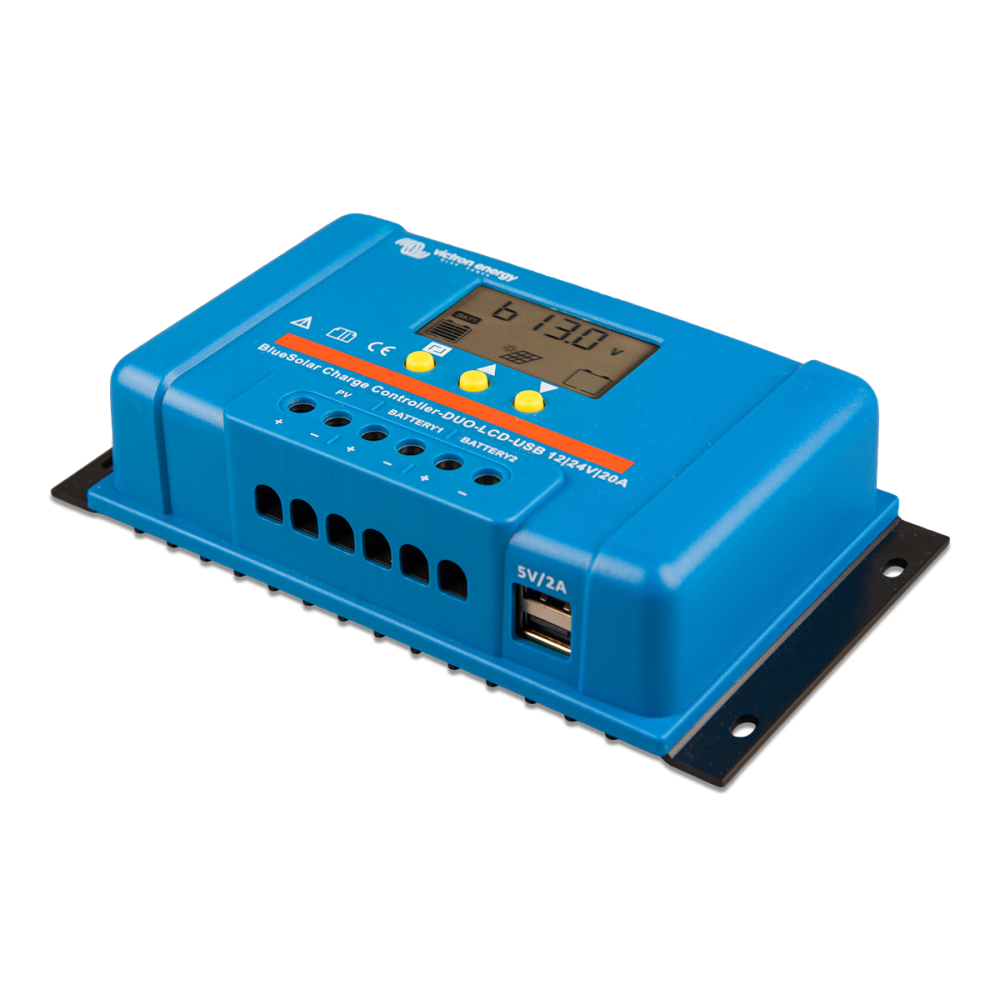

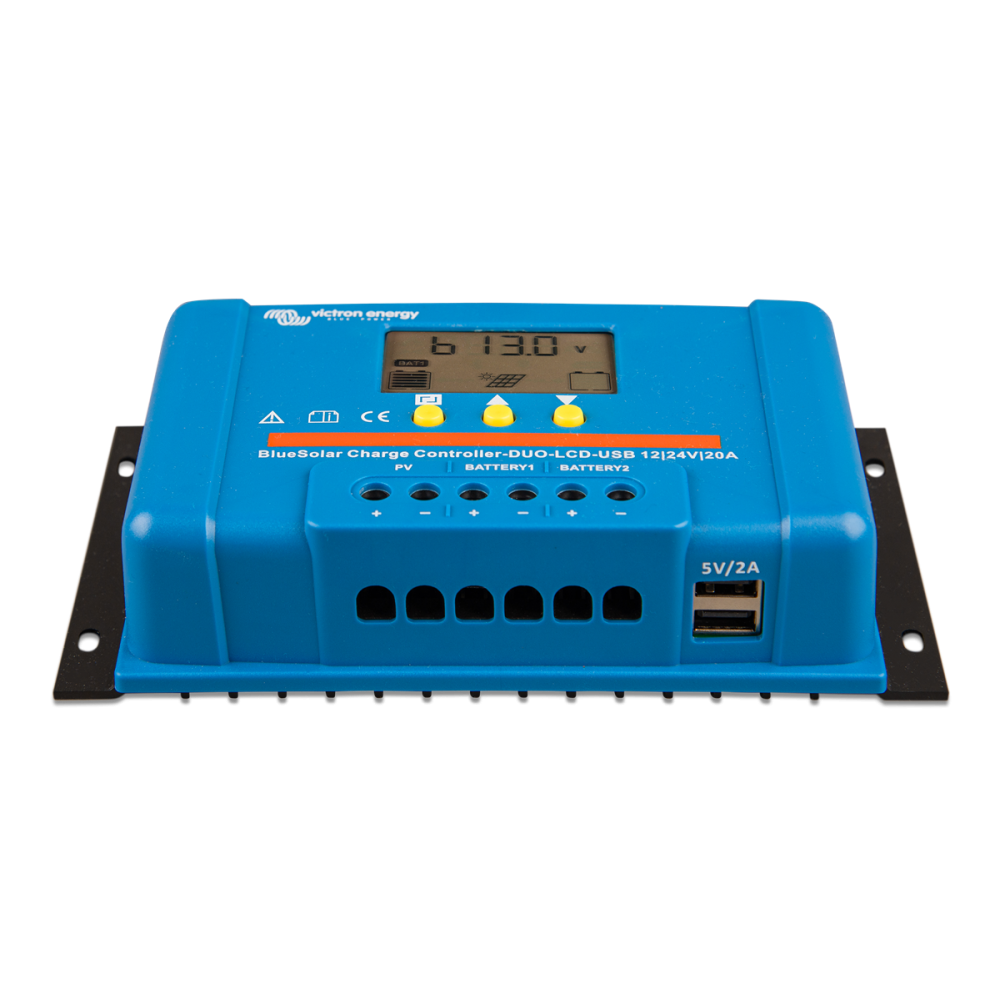

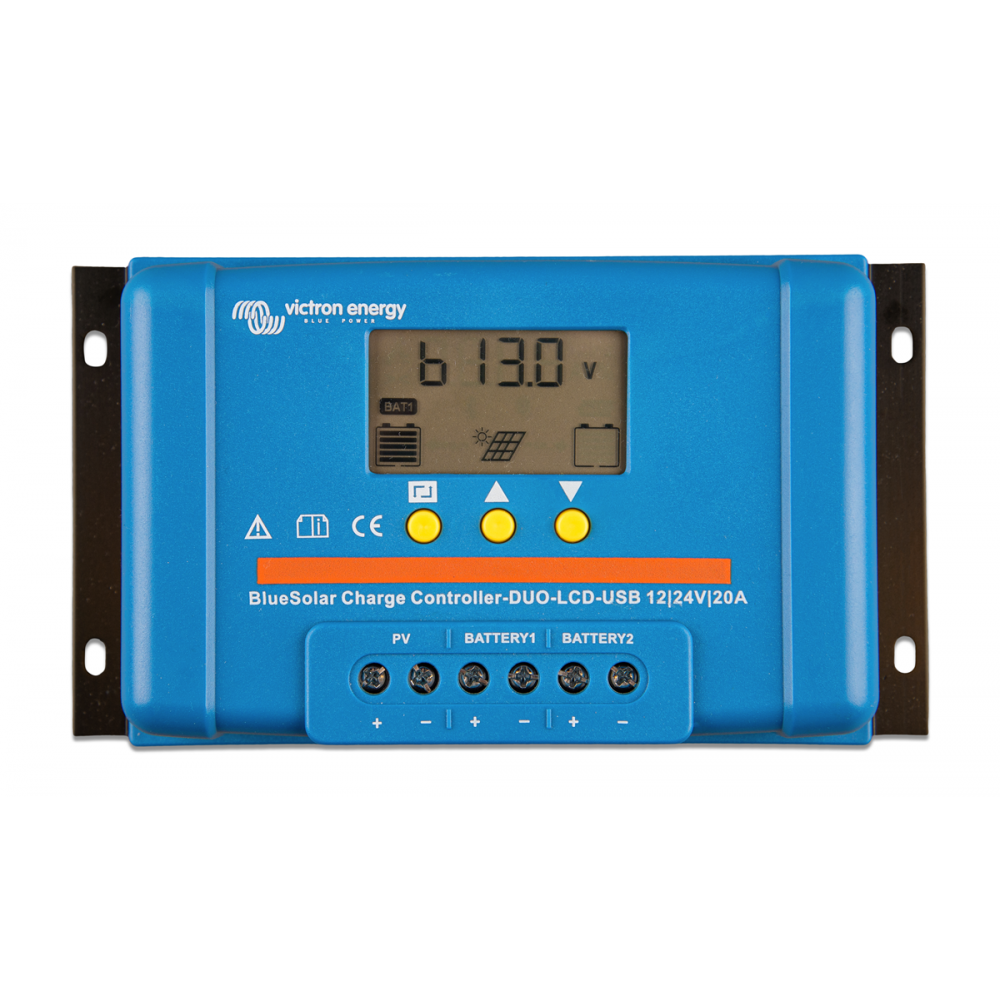

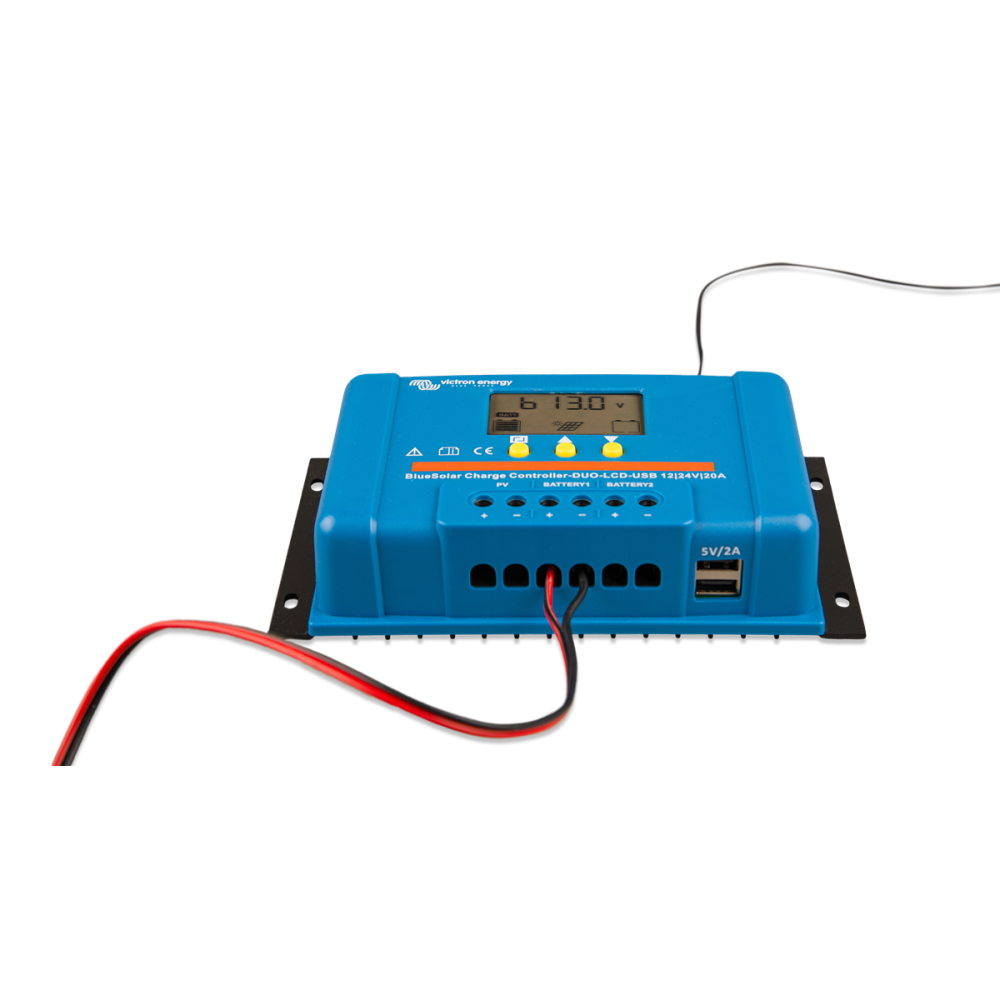

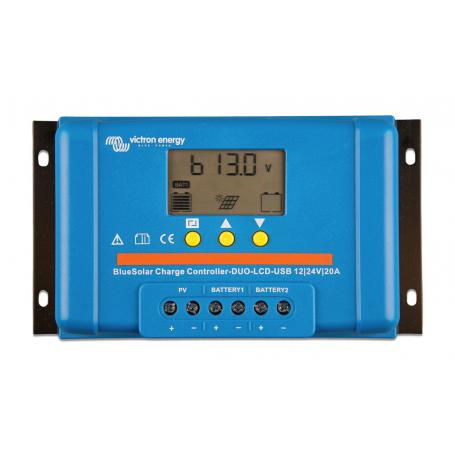

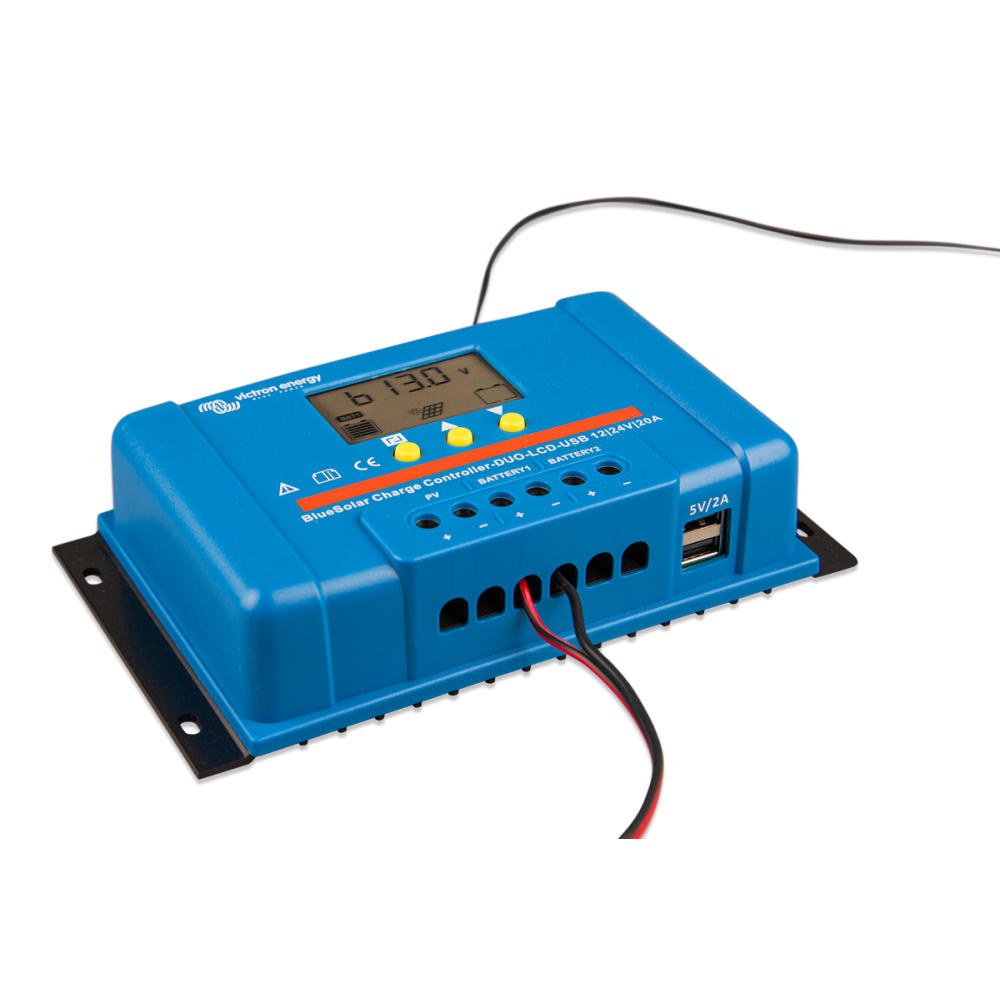

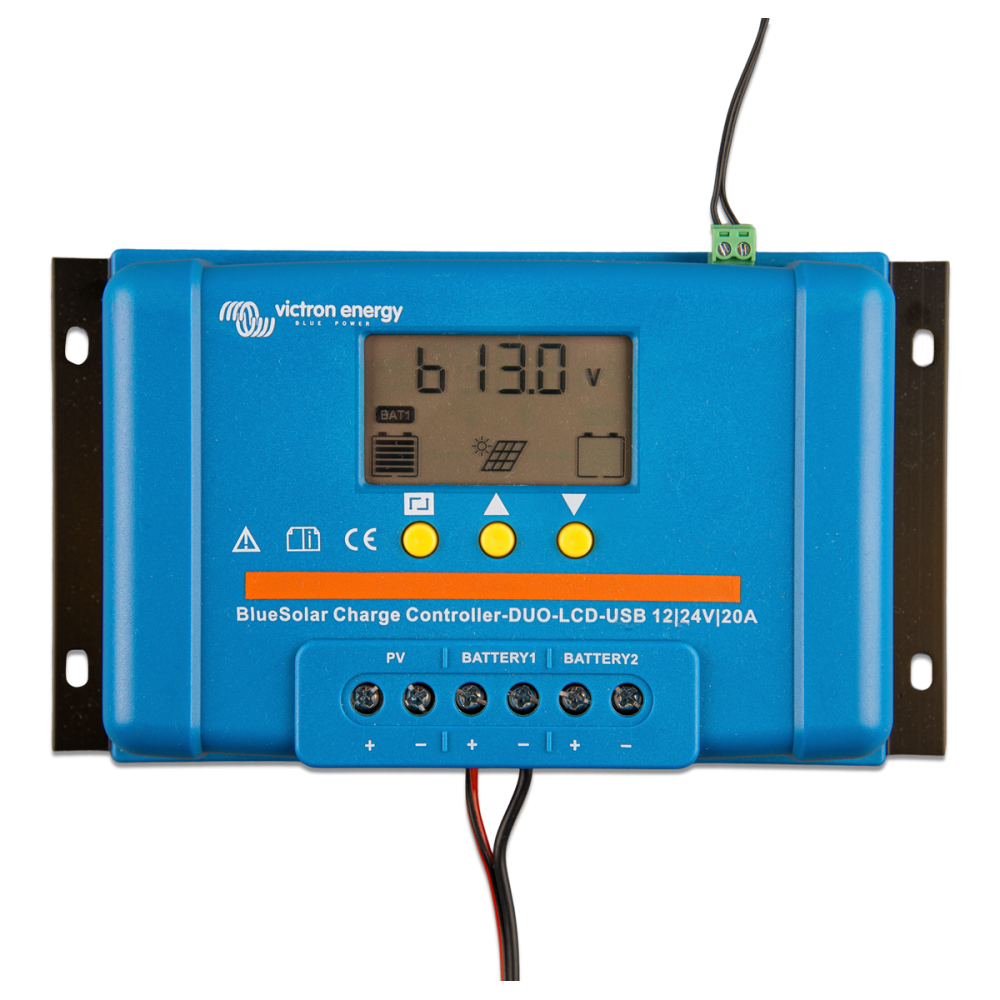

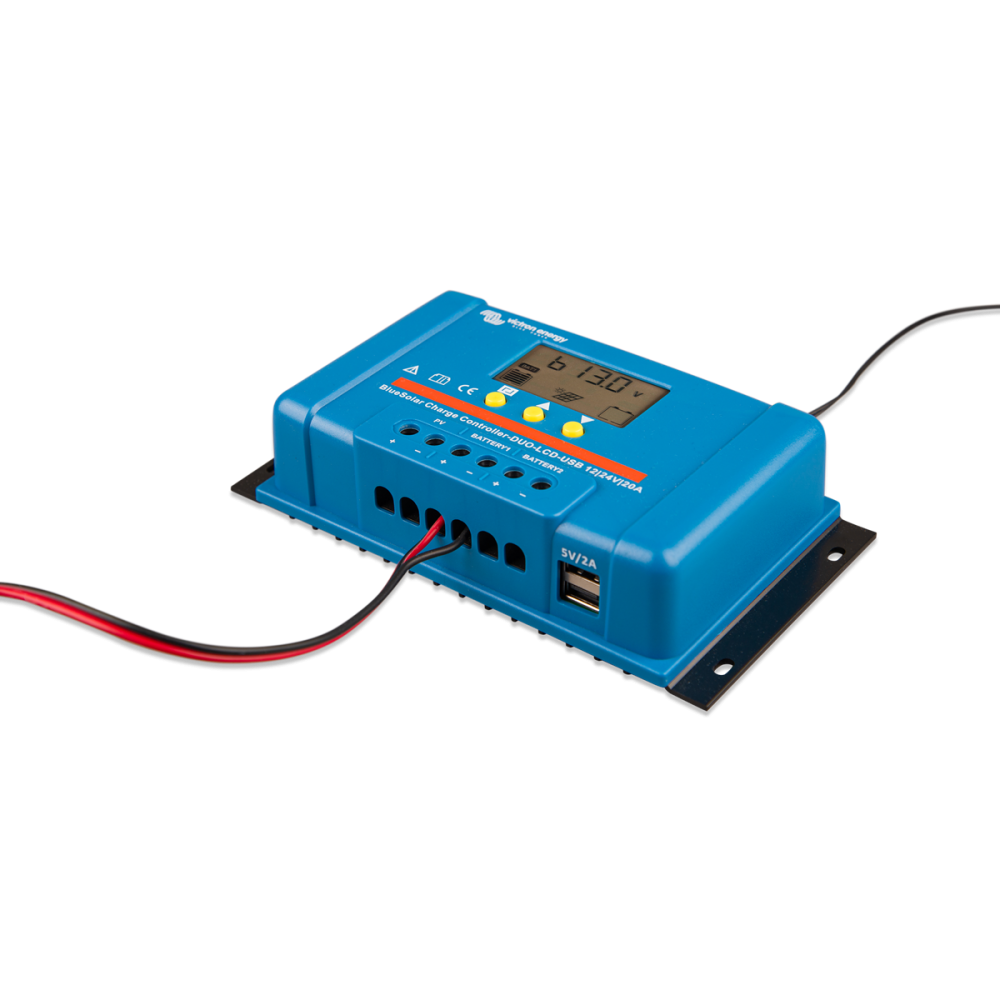

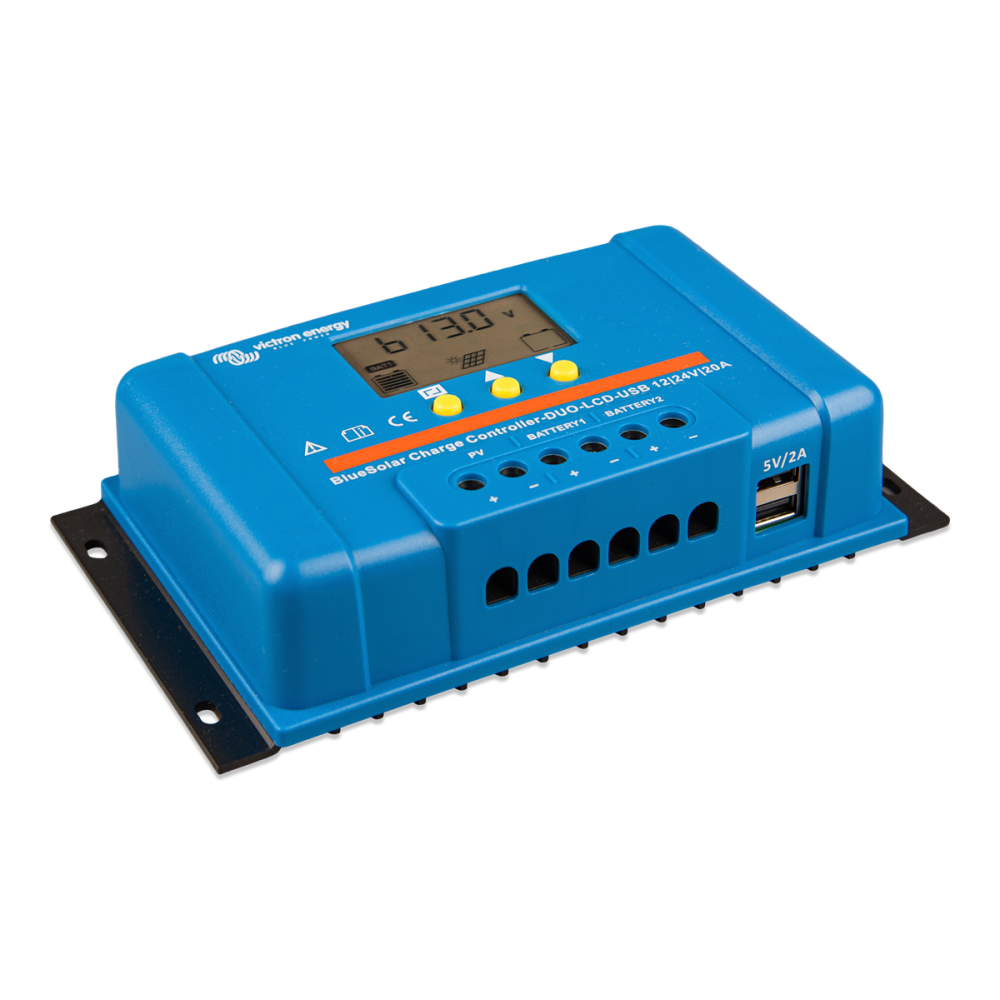

Das Victron BlueSolar PWM DUO-LCD&USB 12/24V-20A verfügt über ein integriertes LCD-Display zur Statusüberwachung und Einstellung. Das Solarladegerät ist mit einer automatischen Lastabschaltung ausgestattet. Die BlueSolar PWM-Serie verwendet eine Pulsweitenmodulation (PWM) zur Ladespannungsregelung in Kombination mit einem mehrstufigen Laderegelungsalgorithmus.

Funktionen:
> Dreistufiges Laden der Batterie [Bulk – Absorption – Float]
> Batterietyp: Blei-Säure und LiFePO4 (nur für Lithiumbatterien mit internem BMS)
> Überstromschutz.
> Kurzschlussschutz.
> Verpolungsschutz der Solarmodule und/oder der Batterie.
> Unterspannungsabschaltung
Das Victron BlueSolar PWM DUO-LCD&USB 12/24V-20A Solarladegerät funktioniert gut in kleinen Systemen, wenn die Solarzellentemperatur mittel bis hoch ist (zwischen 45 °C und 75 °C). Dieses Modell des Solarladegeräts hat einen Nennladestrom von 20 A. Die maximale Solarspannung beträgt 28 V für ein 12-V-System und 55 V für ein 24-V-System.
Die Eingangsspannung eines PWM-Controllers entspricht im Prinzip der Spannung der an den Ausgang angeschlossenen Batterie. Das Solarpanel wird daher in den meisten Fällen nicht am maximalen Strompunkt verwendet. Der PWM-Controller ist in der Tat ein Schalter, der das Solarpanel mit der Batterie verbindet. Wenn der Schalter geschlossen ist, haben das Panel und die Batterie fast die gleiche Spannung. Die Spannung steigt langsam mit zunehmendem Status der Batterie an. Wenn die Absorptionsspannung erreicht ist, beginnt der PWM-Controller, das Panel zu trennen und wieder anzuschließen, um eine Überlastung zu verhindern (daher der Name: Pulsweitenmodulierter Controller). Die Pulsweitenmodulation (PWM) ist das effektivste Mittel, um eine Batterie mit konstanter Spannung zu laden. Die Victron PWM-Controller verfügen über ein automatisches Spannungserkennungssystem 12/24 V.

Spezifikationen:
> Batteriespannung 12/24 V mit automatischer Spannungserkennung
> Nennladestrom: 20 A
> Maximale Solarspannung: 28 V / 55 V
- Verwenden Sie 36-Zellen-Solarmodule für 12 V
- Verwenden Sie 72-Zellen-Solarmodule für 24 V oder 2 x 36 Zellen in Reihe
- Verwenden Sie 2 x 72-Zellen-Solarmodule für 48 V oder 4 x 36 Zellen in Reihe
> Eigenverbrauch: < 10 mA
> Betriebstemperaturbereich: -35 bis +60 °C (Volllast)
> Luftfeuchtigkeit (nicht kondensierend): Max. 95 %

LCD-Display
Für Statusprüfung und Einstellungen

Ausgangslast
Eine Tiefentladung der Batterie kann verhindert werden, indem alle Lasten an die Ausgangslast angeschlossen werden. Die Ausgangslast trennt die Last, wenn die Batterie die voreingestellte Entladespannung erreicht hat. Einige Lasten (insbesondere Wechselrichter) werden am besten direkt an die Batterie und die Wechselrichterfernbedienung an die Ausgangslast angeschlossen. Möglicherweise ist ein spezielles Schnittstellenkabel erforderlich, siehe Handbuch. Die Anschluss- und Trennspannungen sind einstellbar.

Tag-/Nacht-Zeitsteuerung der Ausgangslast
Mit dieser Option können Sie die Einschaltzeit nach Sonnenuntergang einstellen.

Programmierbarer Batterieladealgorithmus
Vorprogrammierter Algorithmus für AGM-, GEL-, Nass- oder LiFePO4-Batterien (nur für Lithiumbatterien mit internem BMS).

Zwei 5-Volt-USB-Ausgänge
Maximaler Strom (beide Ausgänge kombiniert): 2 A
