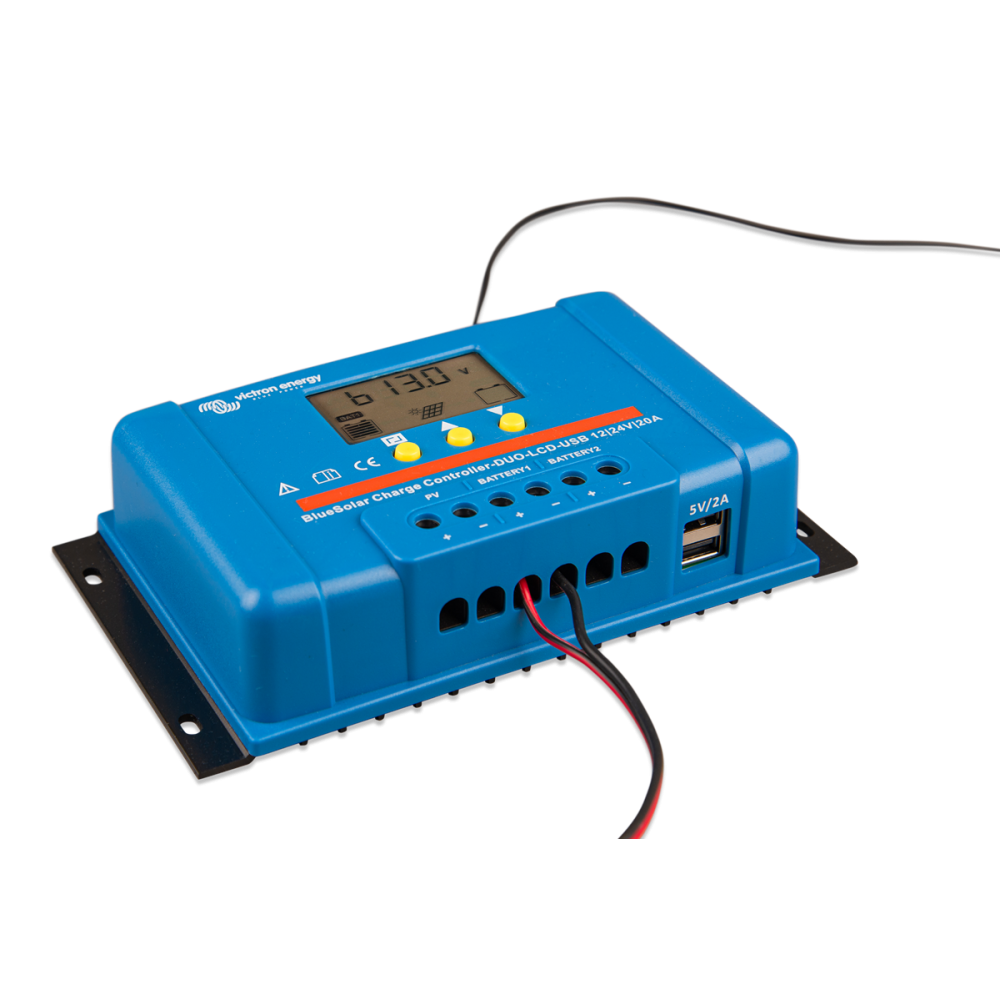

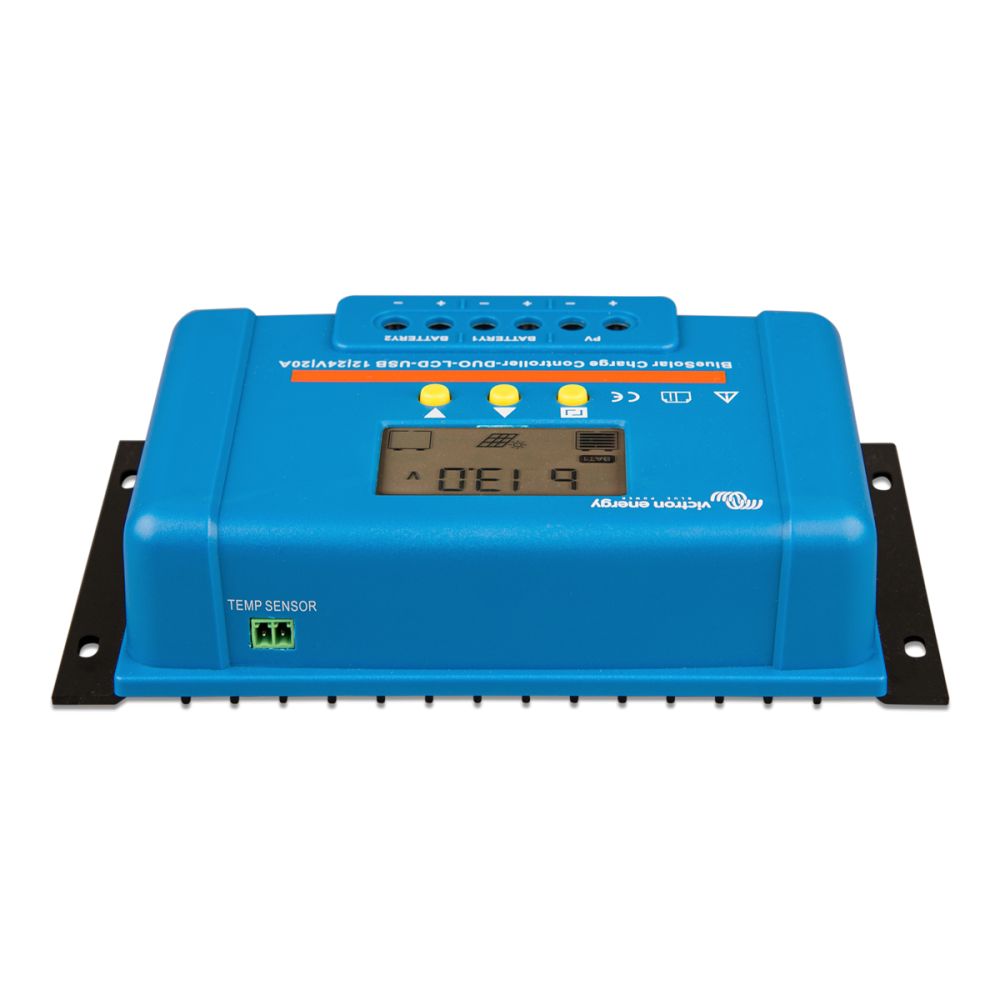

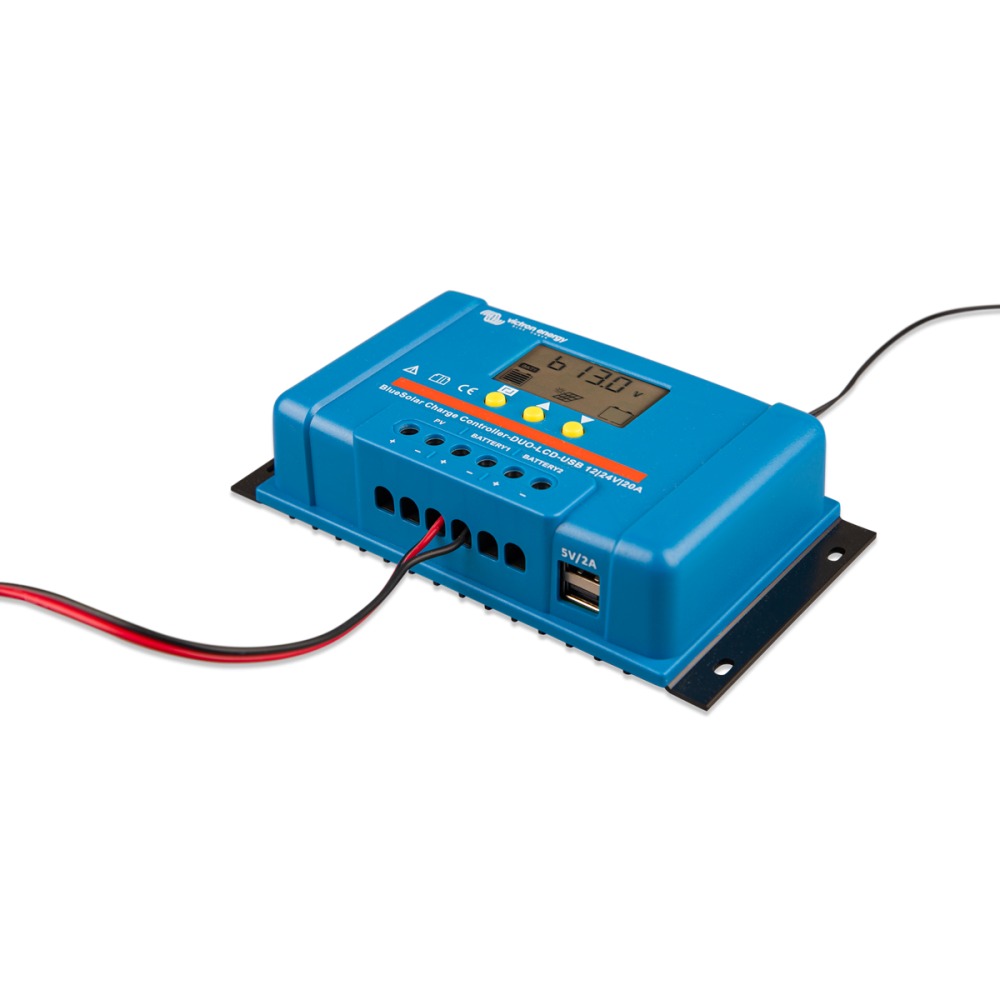

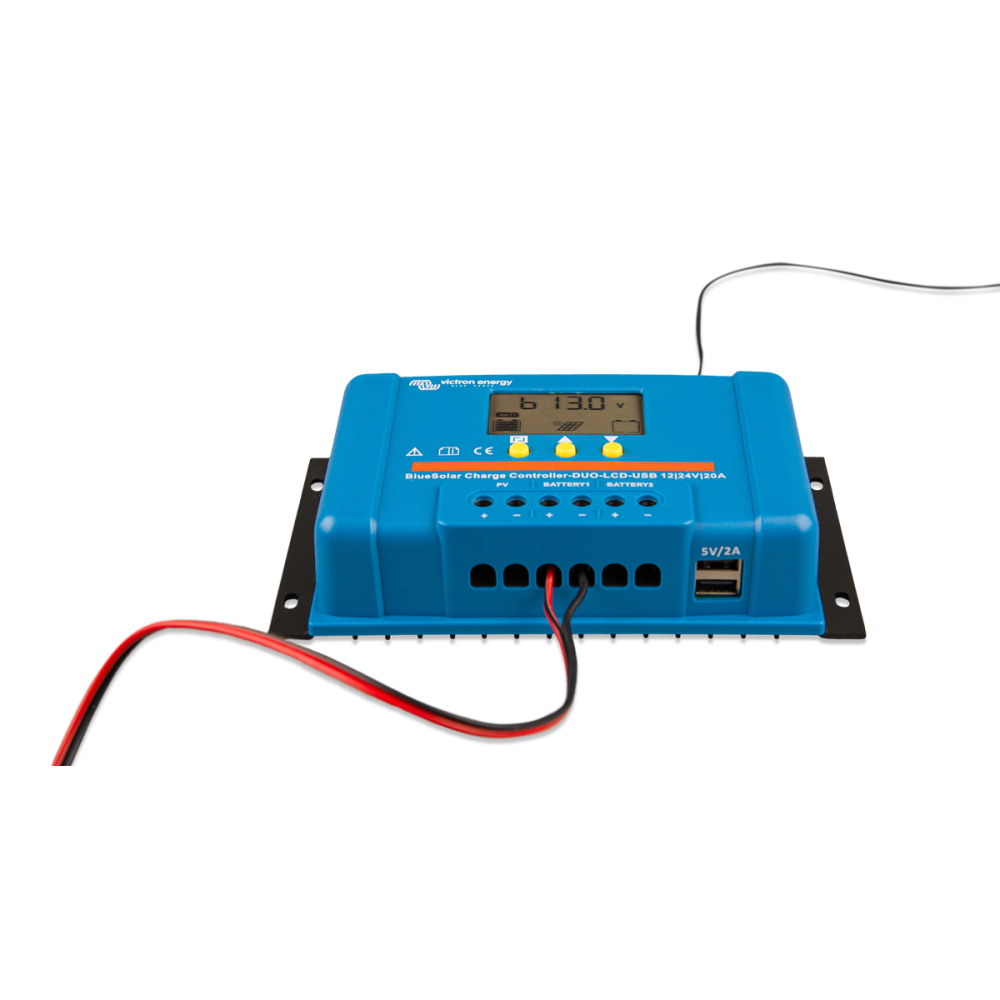

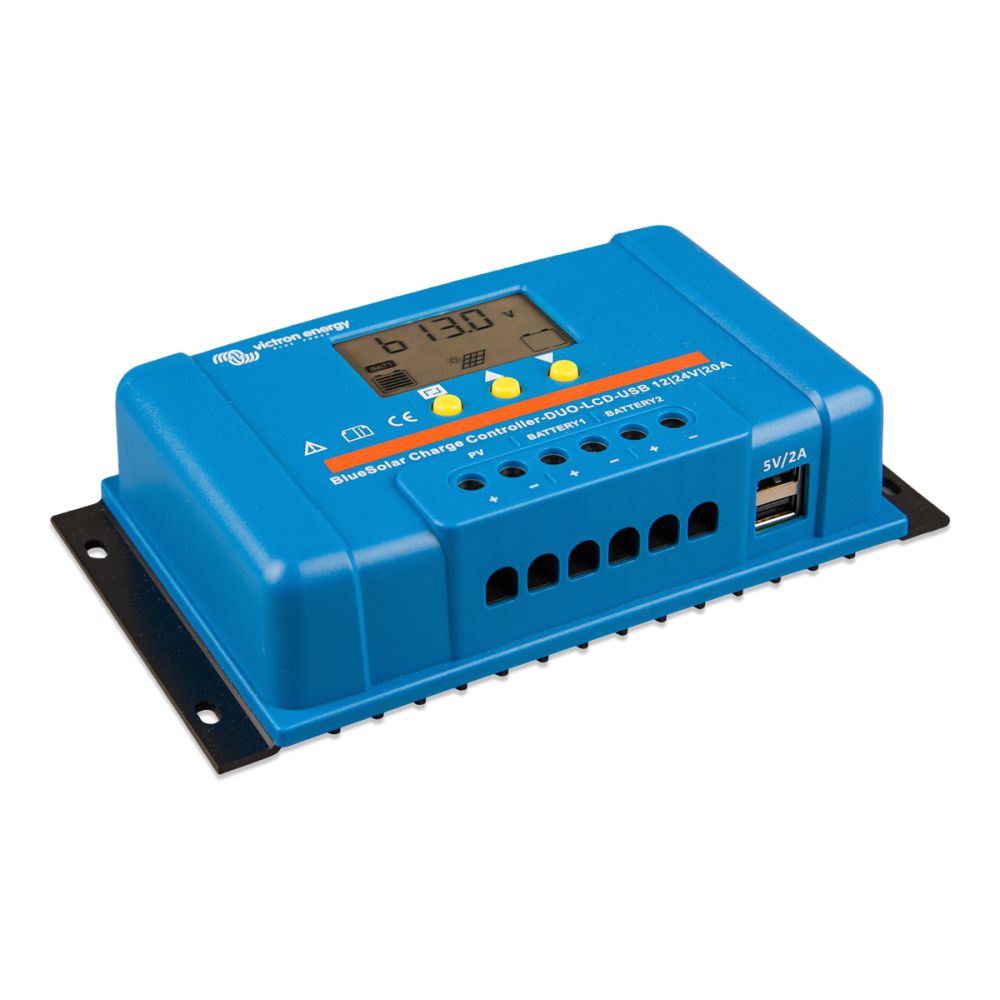

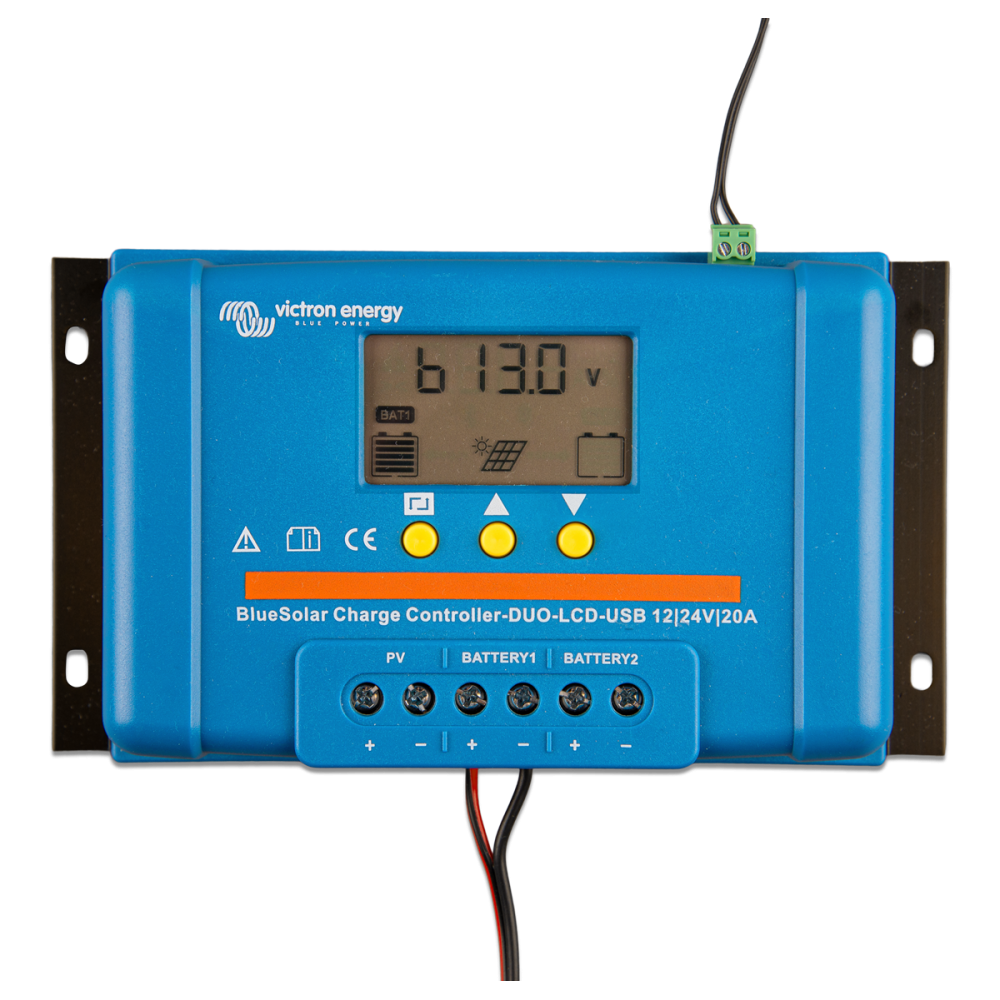

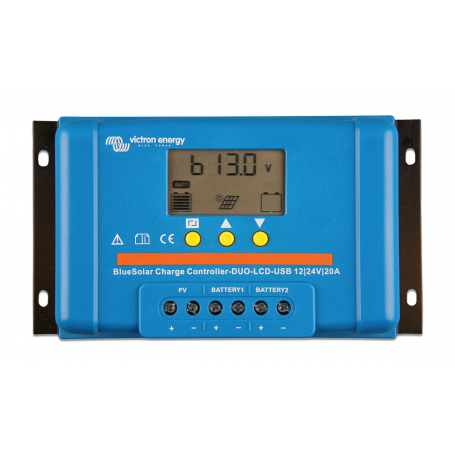

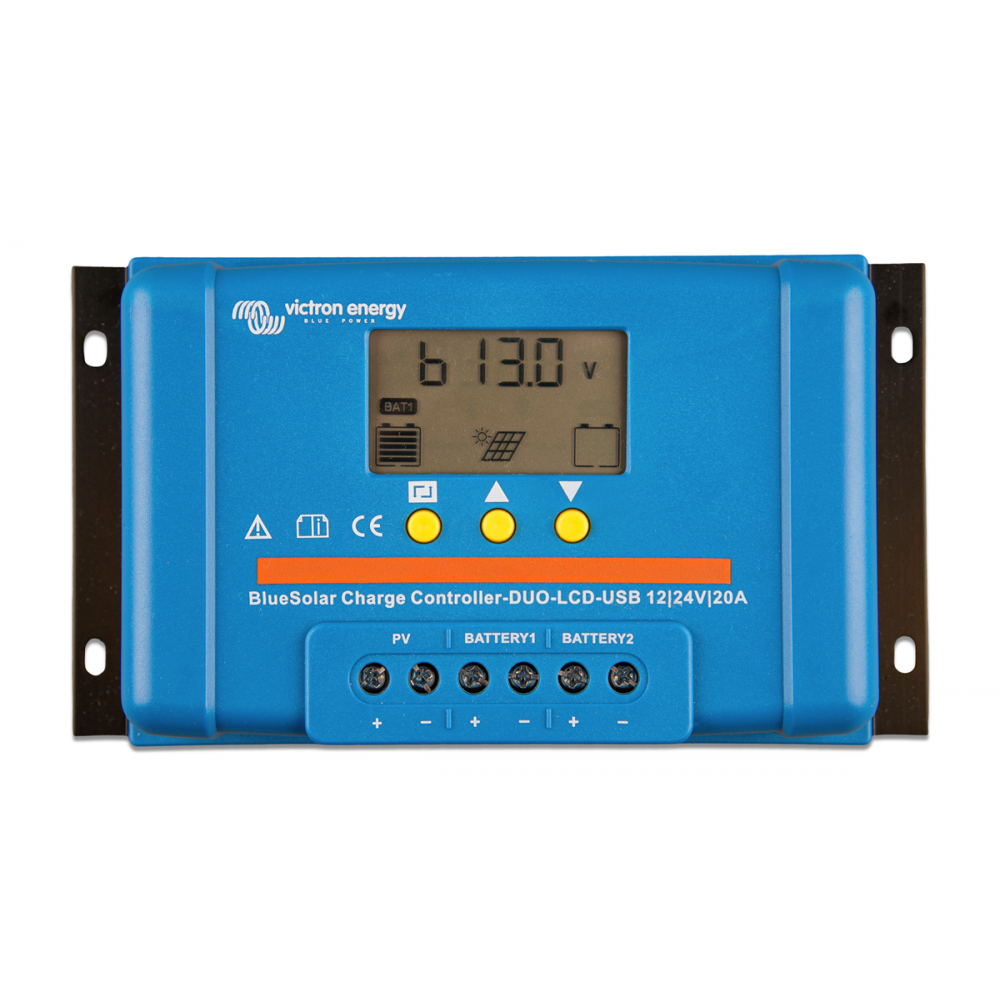

De Victron BlueSolar PWM DUO-LCD&USB 12/24V-20A heeft een ingebouwd LCD-scherm voor statusbewaking en instellingen. De zonnelader is uitgerust met een automatische lastontkoppeling. De BlueSolar PWM-serie maakt gebruik van pulsbreedtemodulatie (PWM) laadspanningsregeling in combinatie met een meertraps laadregelalgoritme.

Kenmerken:
> Drietraps acculading [bulk - absorptie - float]
> Accutype: loodzuur en LiFePO4 (alleen voor lithiumaccu's met intern BMS)
> Overstroombeveiliging.
> Kortsluitbeveiliging.
> Omgekeerde polariteitsbeveiliging van de zonnepanelen en/of accu.
> Lage spanningsontkoppeling
De Victron BlueSolar PWM DUO-LCD&USB 12/24V-20A zonnelader presteert goed in kleine systemen wanneer de temperatuur van de zonnecel matig tot hoog is (tussen 45 °C en 75 °C). Dit model zonnelader heeft een nominale laadstroom van 20A. De maximale zonnespanning is 28V voor een 12V-systeem en 55V voor een 24V-systeem.
De ingangsspanning van een PWM-controller is in principe gelijk aan de spanning van de accu die op de uitgang is aangesloten. Het zonnepaneel wordt daarom in de meeste gevallen niet op het maximale stroompunt gebruikt. De PWM-controller is in feite een schakelaar die het zonnepaneel met de accu verbindt. Wanneer de schakelaar gesloten is, staan ​​het paneel en de accu op vrijwel dezelfde spanning. De spanning zal langzaam toenemen met toenemende status van de accu. Wanneer de absorptiespanning is bereikt, begint de PWM-controller het paneel los te koppelen en opnieuw aan te sluiten om overbelasting te voorkomen (vandaar de naam: Pulse Width Modulated controller). Pulse Width Modulation (PWM) is de meest effectieve manier om een ​​accu met constante spanning te laden. De Victron PWM-controllers hebben een automatisch spanningsdetectiesysteem 12/24V.

Specificaties:
> Accuspanning 12/24V met automatisch spanningsdetectiesysteem
> Nominale laadstroom: 20A
> Maximale zonnespanning: 28V / 55V
- Gebruik 36-cellen zonnepanelen voor 12V
- Gebruik 72-cellen zonnepanelen voor 24V of 2x 36-cellen in serie
- Gebruik 2x 72-cellen zonnepanelen voor 48V of 4x 36-cellen in serie
> Eigen verbruik: < 10mA
> Bedrijfstemperatuurbereik: -35 tot +60°C (volledige belasting)
> Luchtvochtigheid (niet-condenserend): Max. 95%

LCD-scherm
Voor statuscontrole en instellingen

Uitgangsbelasting
Diepe ontlading van de accu kan worden voorkomen door alle belastingen aan te sluiten op de uitgangsbelasting. De uitgangsbelasting koppelt de belasting los wanneer de accu de vooraf ingestelde ontladingsspanning heeft bereikt. Sommige belastingen (met name omvormers) worden het beste rechtstreeks op de accu aangesloten en de afstandsbediening van de omvormer op de uitgangsbelasting. Een speciale interfacekabel kan nodig zijn, raadpleeg hiervoor de handleiding. De aansluit- en loskoppelspanningen zijn instelbaar.

Dag/nacht-timing van de uitgangsbelasting
Met deze optie kunt u de AAN-tijd na zonsondergang instellen.

Programmeerbaar batterijlaadalgoritme
Voorgeprogrammeerd algoritme voor AGM-, GEL-, Flooded- of LiFePO4-batterijen (alleen voor lithiumbatterijen met intern BMS).

Twee 5-volt USB-uitgangen
Maximale stroom (beide uitgangen gecombineerd): 2A
