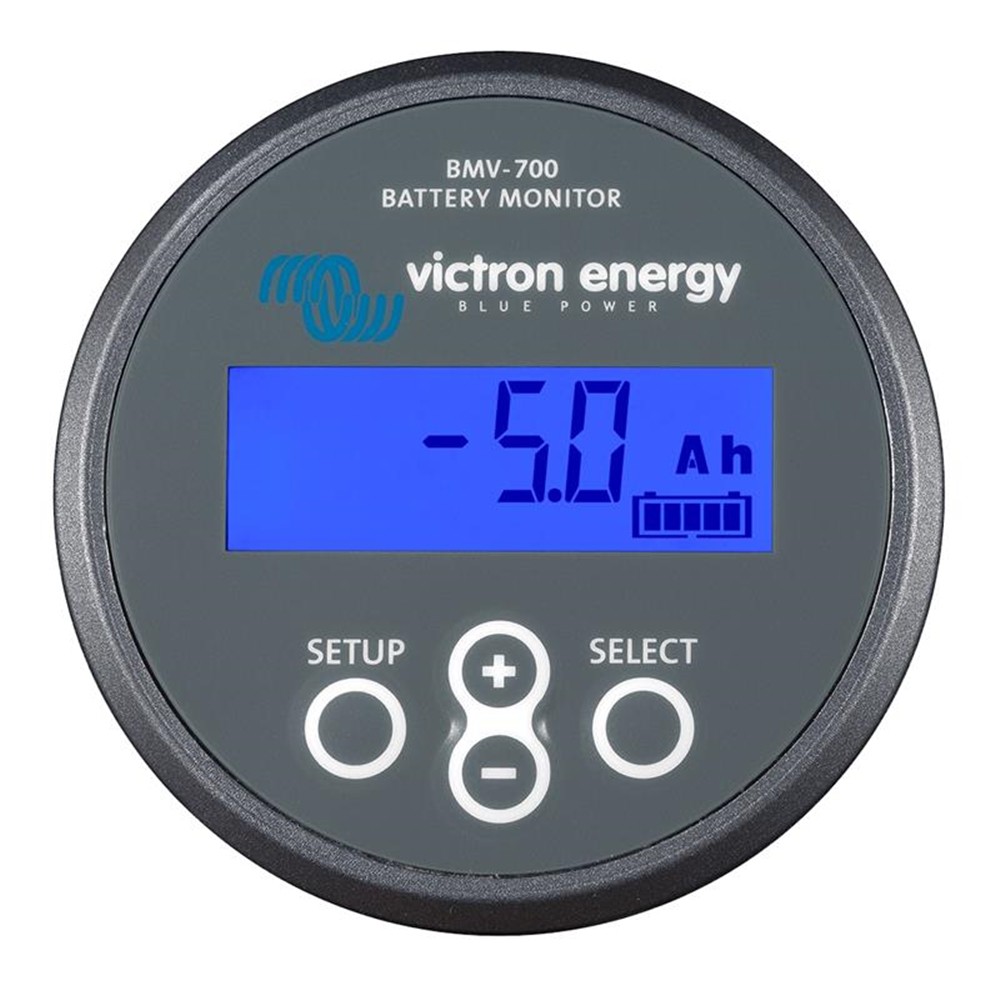

Ein Batteriemonitor bietet Einblick in Ihren Stromverbrauch und den Status der Batterie, ein unverzichtbares Werkzeug zur Überwachung der Batteriebank. Neben Batteriespannung, Strom und verbrauchten Amperestunden zeigt die BMV-700-Serie auch den Ladezustand (%), die verbleibende Zeit und den Stromverbrauch in Watt an.

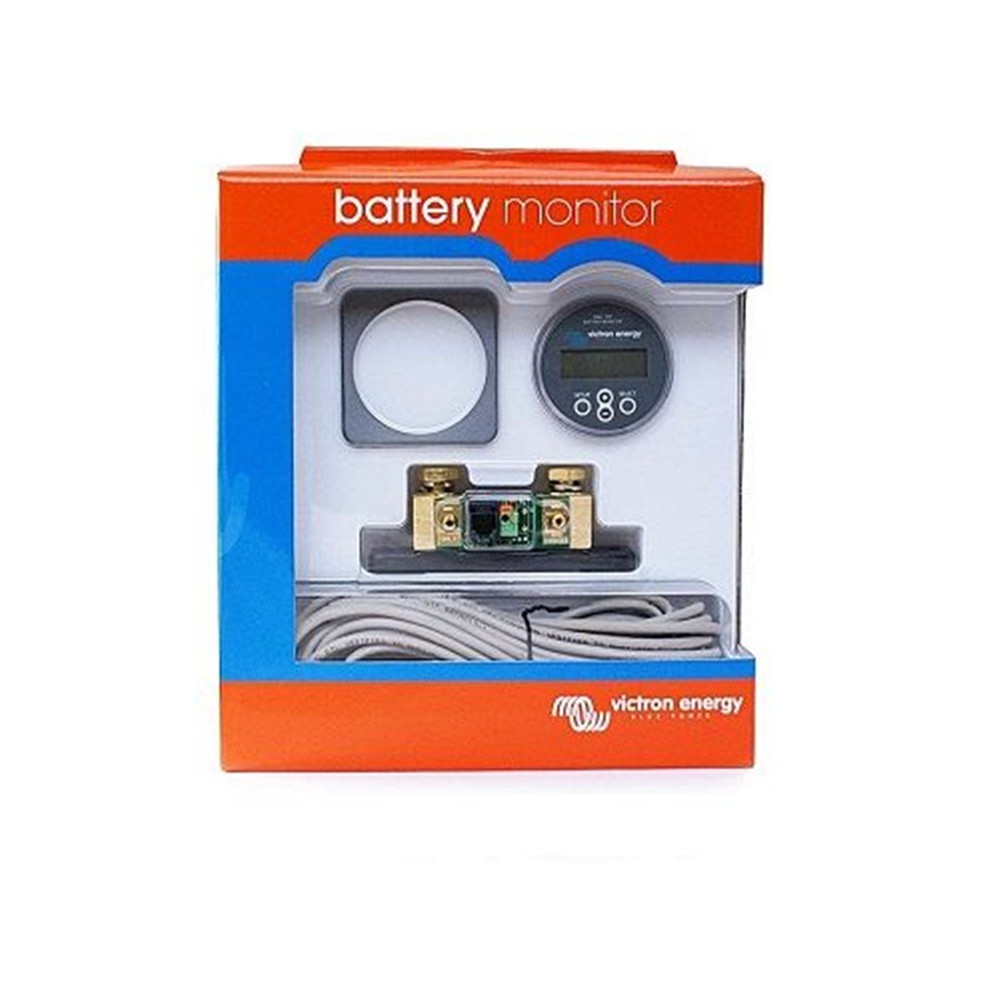

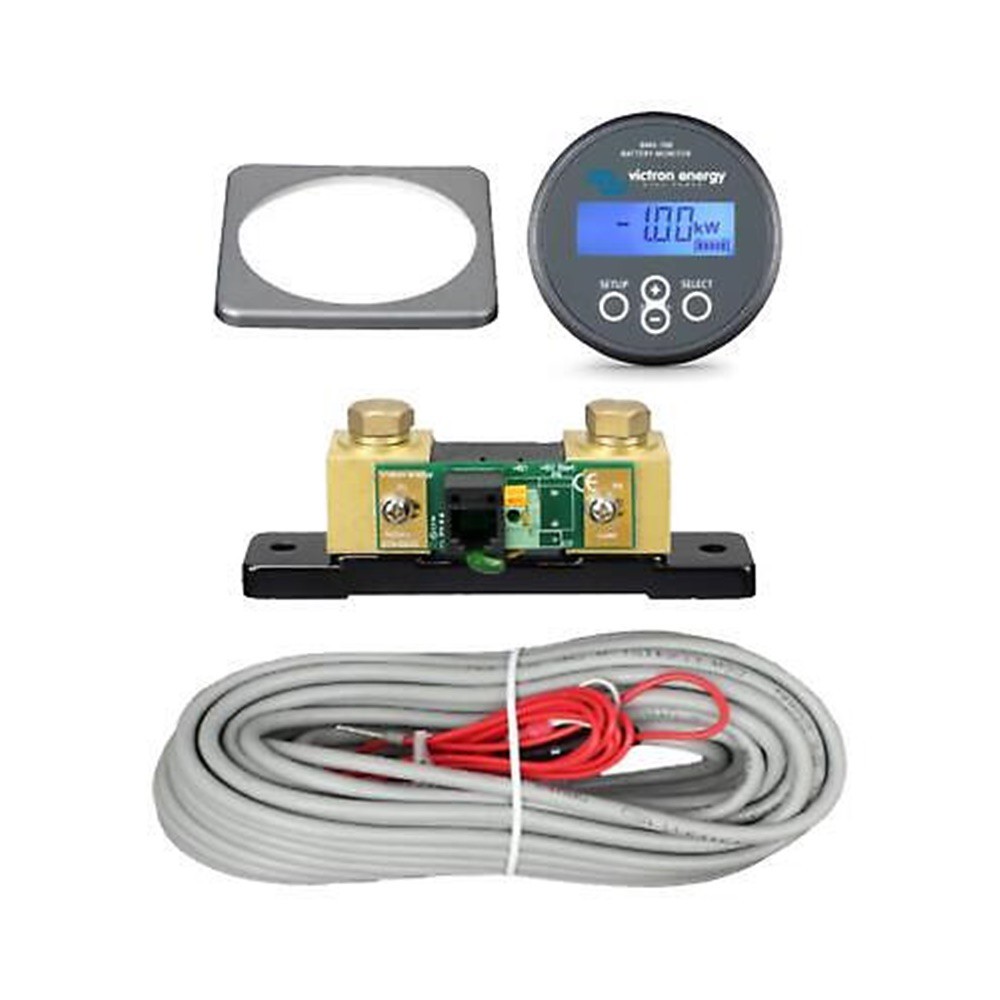

Dieses Set besteht aus (siehe Bilder):
-Monitor
Shunt 500A
Kabelsatz

Batterietankanzeige, Restlaufzeitanzeige und vieles mehr. Die verbleibende Batteriekapazität hängt von den verbrauchten Amperestunden, dem Entladestrom, der Temperatur und dem Alter der Batterie ab. Um all diese Variablen zu berücksichtigen, sind komplexe Softwarealgorithmen erforderlich.
Neben den Hauptanzeigemöglichkeiten wie Spannung, Strom und verbrauchten Amperestunden zeigt die BMV-700-Serie auch Ladezustand, verbleibende Zeit und Stromverbrauch in Watt an.
Der BMV-702 verfügt über einen zusätzlichen Eingang, der so programmiert werden kann, dass er Spannung (oder eine zweite Batterie), Temperatur oder Mittelpunktspannung misst (siehe unten).
Bluetooth Smart Verwenden Sie den Bluetooth Smart-Dongle, um Ihre Akkus mit Apple- oder Android-Smartphones, Tablets, MacBooks und anderen Geräten zu überwachen.
Einfache Installation Alle elektrischen Verbindungen werden mit der Schnellverbindungsplatine zum Stromshunt hergestellt. Der Shunt wird mit einem Standard-RJ12-Telefonkabel an den Monitor angeschlossen. Im Lieferumfang enthalten: RJ 12-Kabel (10 m) und Batteriekabel mit Sicherung (2 m); Es werden keine weiteren Teile benötigt. Ein separater Ring für die Optik der Vorderseite eines quadratischen oder runden Displays, ein Sicherungsring zur Montage auf der Rückseite sowie Schrauben zur Montage auf der Vorderseite sind ebenfalls im Lieferumfang enthalten.
Einfache Programmierung (mit Ihrem Smartphone!) Ein Schnellinstallationsmenü und ein detailliertes Setup-Menü mit Lauftexten führen den Benutzer durch die verschiedenen Einstellungen. Sie können auch die schnelle und einfache Lösung wählen: Laden Sie die Smartphone-App herunter (Bluetooth Smart Dongle erforderlich)
Mittelspannungsüberwachung (nur BMV-702) Diese Funktion, die in der Industrie häufig zur Überwachung großer und teurer Batteriebänke verwendet wird, wird nun erstmals zu einem geringen Preis verfügbar gemacht, sodass jede Batteriebank überwacht werden kann.
Eine Batteriebank besteht aus einer Reihe in Reihe geschalteter Zellen. Die Mittelpunktspannung ist die Spannung in der Mitte dieser Reihe. Idealerweise beträgt diese Mittelpunktspannung genau die Hälfte der Gesamtspannung. In der Praxis kommt es jedoch zu Abweichungen, die von vielen Faktoren abhängen, wie z. B. unterschiedlichem Ladezustand neuer Batterien oder Zellen, unterschiedlichen Temperaturen, internen Leckströmen, Kapazitäten und vielem mehr. Große oder zunehmende Abweichungen von der Mittelspannung weisen auf eine unsachgemäße Batteriewartung oder eine fehlerhafte Batterie oder Zelle hin. Durch Korrekturmaßnahmen nach einem Mittelspannungsalarm können schwere Schäden an einer teuren Batterie verhindert werden. Weitere Informationen finden Sie im BMV-Handbuch.
Standardeigenschaften
- Batteriespannung, -strom, -leistung, verbrauchte Amperestunden und Ladezustand
- Verbleibende Zeit bei der aktuellen Entladerate
- Programmierbarer optischer und akustischer Alarm
- Programmierbare Relais zum Abschalten unkritischer Lasten oder zum Betreiben eines Generators bei Bedarf.
- 500-A-Shunt mit Schnellkupplung und Anschlusssatz
- Shunt-Auswahl bis 10.000 Ampere
- VE.Direct-Kommunikationsanschluss
- Kann eine große Anzahl historischer Ereignisse speichern, die zur Auswertung des Nutzungsmusters und des Batteriezustands verwendet werden können
- Großer Eingangsspannungsbereich: 9,5 – 95 V - Hohe Strommessauflösung: 10 mA (0,01 A)
- Geringer Stromverbrauch: 2,9 Ah pro Monat (4 mA) bei 12 V und 2,2 Ah pro Monat (3 mA) bei 24 V
Zusätzliche Funktionen des BMV-702
Zusätzlicher Eingang zur Messung der Spannung (einer zweiten Batterie), der Temperatur oder der Mittelpunktspannung und zugehörigen Alarm- und Relaiseinstellungen.
BMV-700HS: Spannungsbereich von 60 bis 385 VDC. Keine zusätzlichen Teile erforderlich. Hinweis: Nur für Systeme mit geerdetem Minuspol geeignet (Batterieüberwachung ist nicht vom Shunt isoliert).
Weitere Optionen zur Batterieüberwachung
- VE.Net Batteriecontroller
- Lynx Shunt VE.Net
- Lynx Shunt VE.Can
Mehr zur Mittelpunktspannung
Eine defekte Zelle oder eine defekte Batterie kann zum Ausfall einer großen, teuren Batteriebank führen. Bei Reihenschaltung von Batterien kann durch Messung der Mittelpunktspannung eine rechtzeitige Warnung generiert werden. Weitere Informationen finden Sie im BMV-Handbuch, Abschnitt 5.2. Wir empfehlen unseren Battery Balancer (BMS012201000), um die Lebensdauer von in Reihe geschalteten Batterien zu maximieren.
